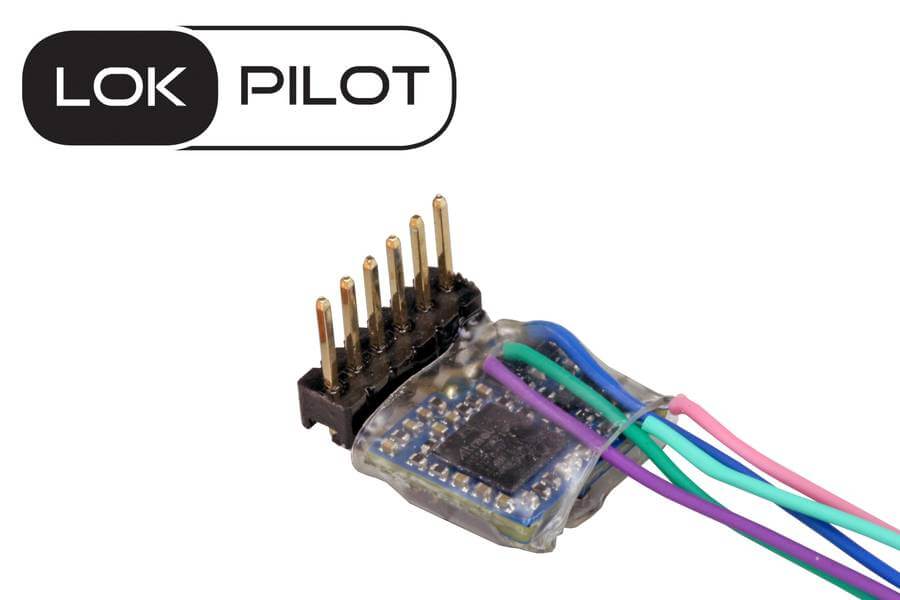

LokPilot 5 micro DCC/MM/SX 6-pin Direkt

Abmessungen: 8,0mm x 7,0mm und einer Dicke von 2.4mm (am Kondensator: 2,9mm). Der LokPilot 5 micro ist der bisher kleinste Digitaldecoder aus dem Hause ESU. Dank der Verwendung von Subminiaturbauteilen, 8-lagigen Leiterplatten und modernster Fertigungstechnik ist er mit nur 8,0mm x 7,0mm und einer Dicke von nur 2.4mm (am Kondensator: 2,9mm) so klein, dass er auch in sehr kleinen Loks der Nenngrößen Z, N oder TT unterkommen kann. Trotzdem wurde an Funktionalität und Robustheit im Vergleich zu den größeren Versionen nicht gespart. Betriebsarten Der LokPilot 5 micro ist ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister. Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich. Die Varianten Next18 und PluX16 gestatten darüber hinaus eine automatische Anmeldung an mfx®-kompatiblen Zentralen dank M4-Protokoll. Alle 32 möglichen Funktionstasten werden hierbei angeboten. Der LokPilot 5 micro Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Der LokPilot 5 Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Varianten mit Next18 oder PluX16 können zusätzlich auf analogen Wechselstromanlagen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden. Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden. Funktionen Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 micro mit erstaunlich vielen Funktionsausgängen ausgestattet. Die Varianten mit 6-pol oder 8-Pol Kabelbaum bieten 4 verstärkte Funktionsausgänge mit je 180mA Ausgangsstrom sowie zwei Logikpegelausgänge für Servos oder Susi. Bei den Ausführungen mit Next18 oder PluX16-Interface sind insgesamt 6 verstärkte Ausgänge und zwei Logikpegelausgänge vorhanden. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. Motorsteuerung Die Motorsteuerung des LokPilot 5 micro wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 micro Decoder liefert mit bis zu 0.75A Motorstrom genügend Saft für die gedachten Einsatzszzenarien. Betriebssicherheit An den LokPilot 5 micro kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden. Schutz Selbstverständlich sind der Motorausgang und die Funktionsausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

Dimensionen: 10,5mm x 8,1mm x 2,8mm Der LokPilot micro V4.0 ist ein echtes Kraftpaket. Er kann mit bis zu 0,75A Ausgangsleistung den Lokmotor antreiben und ist im Gegensatz zu seinen Vorgängern deutlich geschrumpft: Der kleinste Spross der LokPilot V4.0 Familie ist nur noch lächerliche 10,5 mm x 8,1mm x 2,8mm klein und sollte somit auch in den kleinsten Loks der Nenngrößen N oder TT seinen Platz finden. LokPilot micro V4.0 Decoder werden mit allen gängigen Schnittstellen angeboten: Neben den bekannten 6-poligen NEM651 Steckern (mit und ohne Kabelbaum) gibt es auch eine Variante mit 8-poligem NEM652 Stecker oder – ganz neu – eine kabellose Ausführung mit der neuen Next18 Schnittstelle. Betriebsarten Der LokPilot micro V4.0 erkennt das DCC, Selectrix® und Motorola® Protokoll. Im DCC Betrieb kann er mit 14, 28 oder 128 Fahrstufen betrieben oder auf analogen Gleichstromanlagen eingesetzt werden. Sie können entweder zweistellige bzw. dreistellige (1-127) oder vierstellige (1-9999) Adressen verwenden oder eine Traktionsadresse vergeben (consist address). Das Motorola®-Protokoll ermöglicht den Betrieb des Decoders mit Märklin® Zentralen 6020®, 6021®, delta®, mobile station® und central station®. Er beherrscht dabei die Adressen 01 – 255. Eine zweite Adresse ermöglicht auf Wunsch auch das Schalten von F5 bis F8. Das Selectrix® Protokoll ermöglicht den Einsatz des LokPilot V4.0 Decoders auch mit diesen bewährten Systemen. Alle gängigen DCC-Bremssysteme wie das bekannte Lenz LG100, aber auch die neuen Lenz ABC Bremsmodule mit asymmetrischem DCC-Signal werden ebenso beherzigt wie das Bremsen im Gleichstromabschnitt mit umgekehrter Polarität (Brake on DC) oder die Selectrix® Diodenbremsstrecke. Auch die Märklin® Bremsstrecke kann eingesetzt werden – sogar im DCC-Betrieb. Selbstverständlich kann der Decoder auch einen konstanten Bremsweg berechnen, so dass Ihre Loks unabhängig von der Geschwindigkeit stets korrekt vor dem roten Signal stehen bleiben. Natürlich können LokPilot micro V4.0 Decoder auch auf analogen Gleichstromanlagen ihren Dienst versehen. Zwischen allen Betriebsarten (Motorola®, DC, DCC, Selectrix®) kann der Decoder vollautomatisch während des Betriebs wechseln. Das ist wichtig, falls Teile Ihrer Anlage analog gesteuert werden (z.B. Schattenbahnhöfe). Motorsteuerung Sie erwarten von einem ESU Decoder zu Recht eine hervorragende Motorsteuerung. Der LokPilot micro V4.0 ist mit Lastregelung der abermals verbesserten, 5. Generation ausgestattet. Hierbei kann die Regelfrequenz bei einer Basisfrequenz von 40 kHz adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Der 10 Bit A/D-Wandler lässt Ihre Loks superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird. Die Lastregelung kommt bestens zurecht mit allen üblichen Motoren, egal ob von ROCO®, Fleischmann®, Brawa®, Bemo®, Faulhaber® oder Maxon®. 0,75A Dauerstrom sind für die oben genannten Motoren mehr als ausreichend und bieten genügend Kraftreserven auch für lange Ganzzüge. Analogbetrieb Der LokPilot micro 4.0 Decoder kann auch auf analogen Gleichstrombahnen eingesetzt werden. Die Motorregelung bringt auch dann dem Motor Manieren bei. Funktionen Der LokPilot micro V4.0 Decoder besitzt zwei Funktionsausgänge mit je 150mA Dauerstrom, die sich individuell mit einer Funktion belegen lassen. Zwei weitere, unverstärkte Ausgänge können mit Hilfe eines externen Transistors ebenfalls für die Steuerung von Sonderfunktionen benutzt werden. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdücken beim Entkuppeln für Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus" sorgt für korrekte Lichteffekte beim Einsatz von LEDs. Betriebssicherheit An den LokPilot micro V4.0 können Sie auf Wunsch ein Powerpack anschließen (ESU 54670, siehe Seite 62). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund verschmutzter Schienen die Stromaufnahme nicht optimal ist. RailComPlus® Mit RailComPlus® meldet sich der Decoder fortan an passenden Zentralen vollautomatisch an und erhalten bei Bedarf eine neue Adresse. Vergessen Sie das mühsame Eintippen und Programmieren! Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben! Zukunft eingebaut LokPilot Decoder sind firmwareupdate-fähig. Dazu benötigen Sie nur den ESU LokProgrammer.
