21MTC-Adapterplatine 2, 6090x Bauform, mit AUX3 + AUX4 und angelöteten Kabeln

Dimensionen: Länge 22.0mm x 17.0mm (Mit Befestigungszunge: 27.0mm x 17.0mm) Die 21MTC Adapterplatine eignet sich, wenn Sie eine Lok ohne Schnittstelle digitalisieren möchten, aber den Decoder nicht frei verdrahten wollen. Die Adapterplatine bietet eine Aufnahmemöglichkeit für Decoder mit 21MTC-Schnittstelle. Dieser Decoder wird einfach aufgesteckt. Auf der anderen Seite ermöglichen 21 Lötaugen ein sauberes verdrahten Ihrer Lok. Mithilfe dieser Adapterplatine können Sie einen sauberen Umbau durchführen und die zusätzlichen Funktionen der 21MTC-Schnittstelle (z.B. Lautsprecherausgänge) nutzen.

Dimensionen: Länge 31.0mm x 15.5mm (Mit Befestigungszunge: 36.0mm x 15.5mm) Unsere neue Adapterplatine für Decoder mit 21MTC Schnittstelle eignet sich für alle, die schnell und ohne großen Lötaufwand Ihre Loks nachträglich digitalisieren und mit vielen Funktionen ausstatten möchten. Die Adapterplatine ist mit den kompakten Dimensionen von 30.5mm x 15.5mm fast so groß wie der Decoder und zusätzlich mit einer abbrechbaren Befestigungslasche versehen. Für die Funktionen AUX3 bis AUX6, welche auf VHDM-, NEM- bzw. NMRA-konformen Decodern als Logikausgänge ausgeführt sind, sind Leistungsverstärker (je ca. 250mA) mit an Bord. Insgesamt können also bis zu 8 Ausgänge benutzt werden. Bereits verlötete Anschlusskabel mit ca. 20 cm Länge für die wichtigsten Kontakte sorgen für eine einfache Handhabung und Verkabelung.

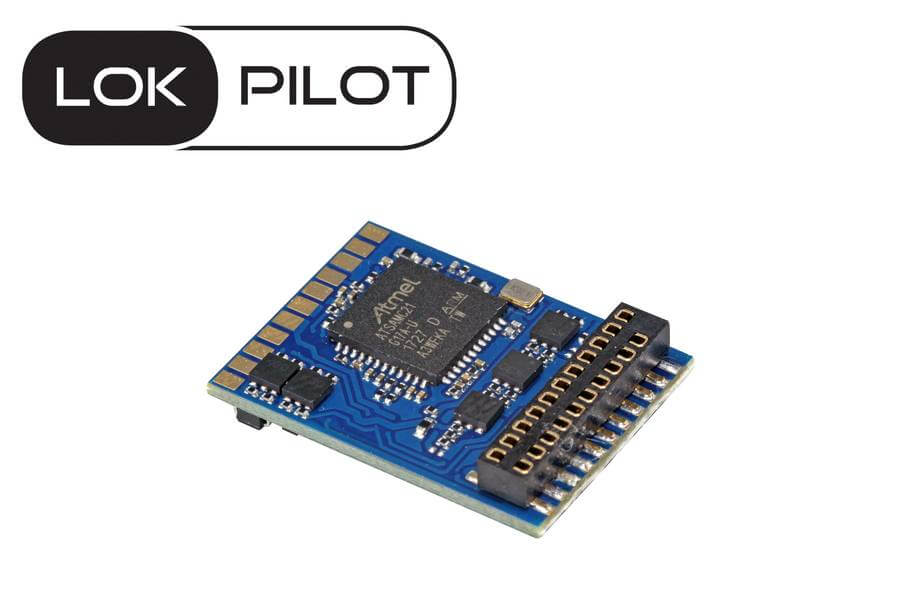

Der LokPilot 5 ist der wichtigste Vertreter der LokPilot Familie und eignet sich für nahezu alle Fragestellungen in Lokomotiven der Spurweiten H0 und 0. LokPilot 5  Decoder werden mit allen gängigen Schnittstellen angeboten. Betriebsarten Der LokPilot 5 ist ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister. Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich. Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen. Alle 32 möglichen Funktionstasten werden hierbei angeboten. Der LokPilot 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Der LokPilot 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden. Der Decoder schaltet zwischen den betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden. Funktionen Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokPilot 5 Decoder wenigstens 10 verstärkte Funktionsausgänge mit je 250mA Ausgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. Motorsteuerung Die Motorsteuerung des LokPilot 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren. Betriebssicherheit An den LokPilot 5 kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden. Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
