Kabelsatz mit 6-poliger Buchse nach NEM 651, DCC Kabelfarben, 300mm Länge

Dimensionen: 30,3mm x 15,5mm x Höhe abhänging von Schnittstelle LokSound 5  Decoder kommen stets mit einem 11x15mm grossen „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz. Betriebsarten Wie alle Familienmitglieder ist der LokSound5 ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister. Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich. Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen. Der LokSound 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Der LokSound 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden. Sound Der LokSound 5 Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität. Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge. Funktionen Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokSound 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokSound 5 Decoder wenigstens 10 verstärkte Funktionsausgänge. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. Motorsteuerung Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor.  Der LokSound 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.

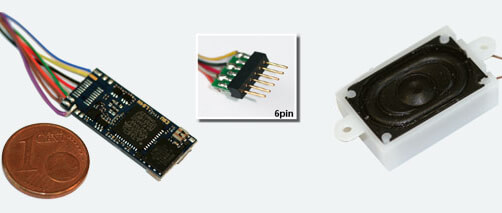

Dimensionen: 25,0mm x 10,6mm x 3,8mm inklusive Speziallautsprecher 4 Ohm, 16x25 mm (mit Schallkapsel) im Lieferumfang enthalten Während der LokSound V4.0 Decoder vielen H0-Modellbahnern zu realistischem Sound auf der Anlage verhilft, müssen auch die Freunde der kleineren Spurweiten N und TT nicht auf einen echten LokSound Decoder verzichten. Es gelang uns sogar, unseren neuen LokSound micro V4.0 Decoder zu verkleinern. Seine Abmessung von 25mm x 10,6mm x 3,8mm machen ihn zum kleinsten LokSound Decoder der Welt! Während dem Einbau keine mechanischen Hindernisse mehr entgegen stehen, muss bei diesem Decoder auf nichts verzichtet werden: Der LokSound micro V4.0 enthält einen vollständigen Digitaldecoder, der DCC, Motorola® und Selectrix® spricht. Es gelang uns sogar, neben dem seinem großen Bruder ebenbürtigen Soundteil und den beiden Lichtausgängen zwei zusätzliche Funktionsausgänge zu integrieren. Der LokSound micro V4.0 wird entweder mit dem bekannten 6-poligen NEM651 oder 8-poligem NEM652-Stecker geliefert. Darüber hinaus bieten wir erstmals auch eine kabellose Variante nach dem neuen Next18 Standard an. Jeder LokSound micro V4.0 wird mit einem neuen 16mmx25mm Lautsprecher nebst Schallkapsel geliefert. Betriebsarten Der LokSound micro V4.0 erkennt das DCC, Selectrix® und Motorola® Protokoll.  Im DCC Betrieb kann er mit 14, 28 oder 128 Fahrstufen betrieben oder auf analogen Gleichstromanlagen eingesetzt werden. Sie können entweder zweistellige bzw. dreistellige (1-127) oder vierstellige (1-9999) Adressen verwenden oder eine Traktionsadresse vergeben (consist address). Das Motorola®-Protokoll ermöglicht den Betrieb des LokSound micro V4.0 Decoders mit Märklin® Zentralen 6020®, 6021®, delta®, mobile station® und central station®. Die Decoder beherrschen dabei die Adressen 01 – 255. Eine zweite Adresse ermöglicht auf Wunsch auch das Schalten von F5 bis F8. Das Selectrix® Protokoll erlaubt den Einsatz des LokSound micro V4.0 Decoders auch mit diesen bewährten Systemen. Alle gängigen DCC-Bremssysteme wie das bekannte Lenz LG100, aber auch die neuen Lenz ABC Bremsmodule mit asymmetrischem DCC-Signal werden ebenso beherzigt wie das Bremsen im Gleichstromabschnitt mit umgekehrter Polarität (Brake on DC) oder die Selectrix® Diodenbremsstrecke. Auch die bekannte Märklin® Bremsstrecke kann eingesetzt werden – auch im DCC-Betrieb. Selbstverständlich beherrscht unser Top-Decoder auch die Berechnung eines konstanten Bremswegs, so dass Ihre Loks unabhängig von der Geschwindigkeit stets korrekt vor dem roten Signal stehen bleiben. Zwischen allen Betriebsarten (Motorola®, DC, DCC, Selectrix®) kann der Decoder vollautomatisch während des Betriebs wechseln. Das ist wichtig, falls Teile Ihrer Anlage analog gesteuert werden (z.B. Schattenbahnhöfe). Motorsteuerung Sie erwarten von einem LokSound Decoder zu Recht eine hervorragende Motorsteuerung. Der LokSound micro V4.0 ist mit Lastregelung der abermals verbesserten, 5. Generation ausgestattet. Hierbei kann die Regelfrequenz bei einer Basisfrequenz von 40 kHz adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Der 10 Bit A/D-Wandler lässt Ihre Loks superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird. Die Lastregelung kommt bestens zurecht mit allen üblichen Motoren, egal ob von ROCO®, Fleischmann®, Brawa®, Bemo®,  Faulhaber® oder Maxon®. 0,75A Dauerstrom sind für die oben genannten Motoren mehr als ausreichend und bieten genügend Kraftreserven auch für lange Ganzzüge. Sound Wichtigster Bestandteil des neuen LokSound micro V4.0 Decoders ist das Geräuschmodul. Daher haben wir ihm einen supergroßen 32 MBit Flashspeicherchip gegönnt, auf dem bis zu 276 Sekunden Originalgeräusche gespeichert werden können. Der LokSound micro V4.0 arbeitet mit 8 polyphonen Kanälen. Dies bedeutet, dass bis zu acht Geräusche gleichzeitig über den 16-Bit Mixer und den neuen rauscharmen D/A Wandler geführt werden können. Dadurch erreichen wir eine wesentlich bessere Abbildung der komplexen Aggregate des Vorbilds, weil wir mehrere Kanäle „bündeln“ können. Die Geräusche werden von der neuen, digitalen „class D“ Audioendstufe mit bis zu 3 mal höherer Lautstärke als bisher an den Lautsprecher weitergegeben. Auch hier haben wir nichts beim alten gelassen und verwenden für den LokSound micro V4.0 Decoder Lautsprecher mit 4 Ohm Impedanz. Nutzen Sie unsere umfangreiche Auswahl neu entwickelter Lautsprecher hierfür! Alle Einzelgeräusche des LokSound micro V4.0 Decoders können individuell in der Lautstärke angepasst werden. Da dies mit fast jeder Digitalzentrale klappt, steht einer individuellen Anpassung an Ihr Modell und Ihre Vorlieben nichts mehr im Wege. Die neue, superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Analogbetrieb Der LokSound micro V4.0 Decoder kann auch auf analogen Gleichstrombahnen eingesetzt werden. Die Motorregelung bringt auch dann dem Motor Manieren bei und synchronisiert die Fahr- und Lichtfunktionen mit den Geräuschfunktionen. Somit können auch Modellbahner ohne Digitalsystem in den Genuss des LokSounds kommen, freilich ohne die per Funktionstaste auslösbaren Geräusche. Funktionen Der LokSound micro V4.0 Decoder besitzt vier Funktionsausgänge mit je 150mA Dauerstrom, die sich alle individuell mit einer Funktion belegen lassen. Zudem sind noch zwei unverstärkte Ausgänge mit Logikpegel vorhanden. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Selbstverständlich beherrscht der Decoder das automatische An- und Abdücken beim Entkuppeln für Roco®, Krois® und Telex®-Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus“ sorgt für korrekt Lichteffekte beim Einsatz von LEDs. Betriebssicherheit An den LokSound micro V4.0 können Sie wie an alle anderen ESU Decoder der 4. Generation auf Wunsch ein Powerpack anschließen (ESU Art.Nr. 54670). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund verschmutzter Schienen die Stromaufnahme nicht optimal ist. RailComPlus® Eine besonders wichtige Funktion ist die integrierte RailComPlus® Funktion. Damit melden sich Ihre Loks an einer geeigneten Digitalzentrale vollautomatisch und blitzschnell an und erhalten bei Bedarf eine neue Adresse. Vergessen Sie das mühsame Eintippen und Programmieren! Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben! Zukunft eingebaut LokSound Decoder sind firmwareupdate-fähig. Das bedeutet, dass die interne Software des Decoders bei Bedarf durch neue Versionen ersetzt werden kann. Dazu benötigen Sie nur den ESU LokProgrammer und einen PC. Geräuschvielfalt ESU als Markt- und Technologieführer im Soundbereich nimmt Ihre Ansprüche an den Klang sehr ernst. Für den LokSound V4.0 Decoder sind bereits jetzt über 200 verschiedene Geräuschvarianten erhältlich. ESU baut diese Geräuschbibliothek ständig weiter aus und bietet Ihnen alle Geräusche auf unserer Homepage zum Download an. Selbstverständlich kostenlos.

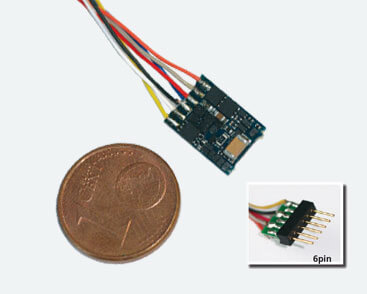

Dimensionen: 10,5mm x 8,1mm x 2,8mm Der LokPilot micro V4.0 ist ein echtes Kraftpaket. Er kann mit bis zu 0,75A Ausgangsleistung den Lokmotor antreiben und ist im Gegensatz zu seinen Vorgängern deutlich geschrumpft: Der kleinste Spross der LokPilot V4.0 Familie ist nur noch lächerliche 10,5 mm x 8,1mm x 2,8mm klein und sollte somit auch in den kleinsten Loks der Nenngrößen N oder TT seinen Platz finden. LokPilot micro V4.0 Decoder werden mit allen gängigen Schnittstellen angeboten: Neben den bekannten 6-poligen NEM651 Steckern (mit und ohne Kabelbaum) gibt es auch eine Variante mit 8-poligem NEM652 Stecker oder – ganz neu – eine kabellose Ausführung mit der neuen Next18 Schnittstelle. Betriebsarten Der LokPilot micro V4.0 erkennt das DCC, Selectrix® und Motorola® Protokoll. Im DCC Betrieb kann er mit 14, 28 oder 128 Fahrstufen betrieben oder auf analogen Gleichstromanlagen eingesetzt werden. Sie können entweder zweistellige bzw. dreistellige (1-127) oder vierstellige (1-9999) Adressen verwenden oder eine Traktionsadresse vergeben (consist address). Das Motorola®-Protokoll ermöglicht den Betrieb des Decoders mit Märklin® Zentralen 6020®, 6021®, delta®, mobile station® und central station®. Er beherrscht dabei die Adressen 01 – 255. Eine zweite Adresse ermöglicht auf Wunsch auch das Schalten von F5 bis F8. Das Selectrix® Protokoll ermöglicht den Einsatz des LokPilot V4.0 Decoders auch mit diesen bewährten Systemen. Alle gängigen DCC-Bremssysteme wie das bekannte Lenz LG100, aber auch die neuen Lenz ABC Bremsmodule mit asymmetrischem DCC-Signal werden ebenso beherzigt wie das Bremsen im Gleichstromabschnitt mit umgekehrter Polarität (Brake on DC) oder die Selectrix® Diodenbremsstrecke. Auch die Märklin® Bremsstrecke kann eingesetzt werden – sogar im DCC-Betrieb. Selbstverständlich kann der Decoder auch einen konstanten Bremsweg berechnen, so dass Ihre Loks unabhängig von der Geschwindigkeit stets korrekt vor dem roten Signal stehen bleiben. Natürlich können LokPilot micro V4.0 Decoder auch auf analogen Gleichstromanlagen ihren Dienst versehen. Zwischen allen Betriebsarten (Motorola®, DC, DCC, Selectrix®) kann der Decoder vollautomatisch während des Betriebs wechseln. Das ist wichtig, falls Teile Ihrer Anlage analog gesteuert werden (z.B. Schattenbahnhöfe). Motorsteuerung Sie erwarten von einem ESU Decoder zu Recht eine hervorragende Motorsteuerung. Der LokPilot micro V4.0 ist mit Lastregelung der abermals verbesserten, 5. Generation ausgestattet. Hierbei kann die Regelfrequenz bei einer Basisfrequenz von 40 kHz adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Der 10 Bit A/D-Wandler lässt Ihre Loks superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird. Die Lastregelung kommt bestens zurecht mit allen üblichen Motoren, egal ob von ROCO®, Fleischmann®, Brawa®, Bemo®, Faulhaber® oder Maxon®. 0,75A Dauerstrom sind für die oben genannten Motoren mehr als ausreichend und bieten genügend Kraftreserven auch für lange Ganzzüge. Analogbetrieb Der LokPilot micro 4.0 Decoder kann auch auf analogen Gleichstrombahnen eingesetzt werden. Die Motorregelung bringt auch dann dem Motor Manieren bei. Funktionen Der LokPilot micro V4.0 Decoder besitzt zwei Funktionsausgänge mit je 150mA Dauerstrom, die sich individuell mit einer Funktion belegen lassen. Zwei weitere, unverstärkte Ausgänge können mit Hilfe eines externen Transistors ebenfalls für die Steuerung von Sonderfunktionen benutzt werden. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdücken beim Entkuppeln für Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus" sorgt für korrekte Lichteffekte beim Einsatz von LEDs. Betriebssicherheit An den LokPilot micro V4.0 können Sie auf Wunsch ein Powerpack anschließen (ESU 54670, siehe Seite 62). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund verschmutzter Schienen die Stromaufnahme nicht optimal ist. RailComPlus® Mit RailComPlus® meldet sich der Decoder fortan an passenden Zentralen vollautomatisch an und erhalten bei Bedarf eine neue Adresse. Vergessen Sie das mühsame Eintippen und Programmieren! Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben! Zukunft eingebaut LokPilot Decoder sind firmwareupdate-fähig. Dazu benötigen Sie nur den ESU LokProgrammer.

Der LokPilot 5 ist der wichtigste Vertreter der LokPilot Familie und eignet sich für nahezu alle Fragestellungen in Lokomotiven der Spurweiten H0 und 0. LokPilot 5  Decoder werden mit allen gängigen Schnittstellen angeboten. Betriebsarten Der LokPilot 5 ist ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister. Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich. Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen. Alle 32 möglichen Funktionstasten werden hierbei angeboten. Der LokPilot 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Der LokPilot 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden. Der Decoder schaltet zwischen den betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden. Funktionen Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokPilot 5 Decoder wenigstens 10 verstärkte Funktionsausgänge mit je 250mA Ausgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. Motorsteuerung Die Motorsteuerung des LokPilot 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren. Betriebssicherheit An den LokPilot 5 kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden. Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

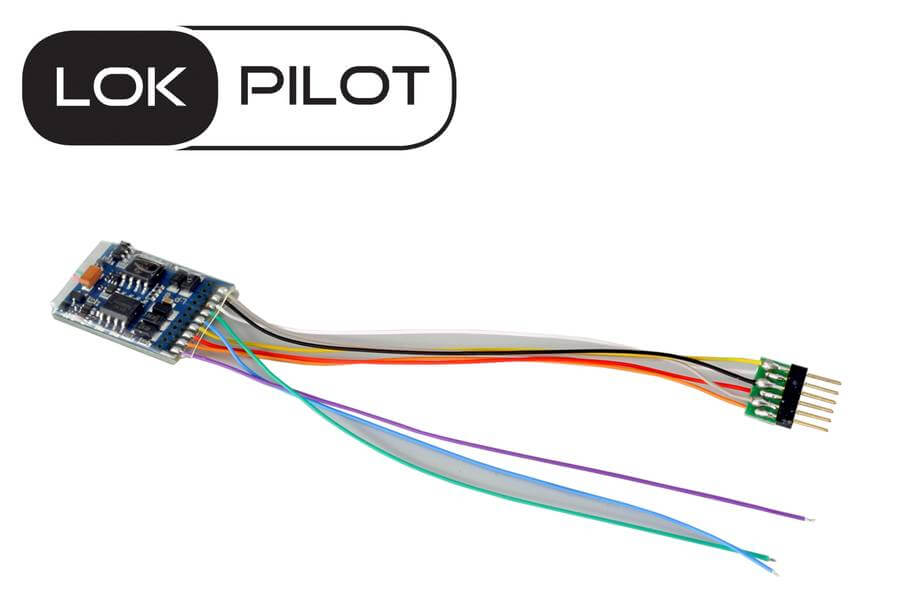

Abmessungen ohne Kabel nur Platine mit Schnittstellenstecker ohne Pins (Länge x Breite x Höhe): 21,5 mm x 15,5 mm x 3,3 mm Der LokPilot 5 DCC ist der „Zwillingsbruder“ des LokPilot 5. Die beiden teilen sich fast alle Eigenschaften, der LokPilot 5 DCC ist jedoch ein reiner DCC Decoder und kann nicht auf analogen Wechselstromanlagen eingesetzt werden. Dieser Verzicht auf Flexibilität wird jedoch mit einem günstigeren Preis belohnt Betriebsarten Der LokPilot 5 DCC ist ein „reinrassiger“ DCC-Decoder. 14 bis 128 Fahrstufen sind so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 32 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister. Der LokPilot 5 DCC Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Der LokPilot 5 DCC Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden. Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden. Funktionen Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 DCC mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokPilot 5 DCC Decoder wenigstens 10 verstärkte Funktionsausgänge mit je 250mA Ausgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. Motorsteuerung Die Motorsteuerung des LokPilot 5 DCC wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 DCC Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren. Betriebssicherheit An den LokPilot 5 DCC kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden. Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

Dimensionen: 21,3mm x 15,5mm x 5,5mm „Das Bessere ist des Guten Feind" behauptet der Volksmund seit Generationen. Wir können dieser Redensart voll zustimmen und dürfen Ihnen heute den brandneuen LokPilot V4.0 Decoder präsentieren. Dieser Decoder löst ab sofort den „guten" LokPilot V3.0 Decoder ab, der sich einen hervorragenden Ruf bei den Modellbahnern erarbeitet hat. Der neue LokPilot V4.0 ist in vieler Hinsicht „besser", basierend auf dem hohen Niveau der LokPilot Familie. Der LokPilot V4.0 Decoder wird wie seine Vorgänger in mehreren Varianten angeboten werden. Neben der Vollausstattung als Multiprotokolldecoder (DCC, Motorola® und Selectrix®) gibt es auch eine DCC-Version. Zahlreiche Schnittstellenoptionen sorgen dafür, dass Sie jederzeit den für Ihre Lok passenden Decoder finden werden. Betriebsarten Der LokPilot V4.0 spricht wie seine Vorgänger DCC, Motorola® und Selectrix®. Er kann auch im Gleich- und Wechselstrombetrieb eingesetzt werden und erkennt die Betriebsarten vollautomatisch „on-the-fly". Bis zu 9999 Adressen im DCC-Betrieb oder 255 im Motorola®-Betrieb sind eine Selbstverständlichkeit. Der LokPilot V4.0 erkennt alle gängigen Bremsstrecken wie Zimo® HLU, Märklin® oder Selectrix® Diodenbremsstrecke. Neu ist der von Lenz® eingeführte ABC-Bremsmodus zum einfachen Signalhalt dank asymmetrischem DCC-Signal. Der LokPilot V4.0 unterstützt natürlich auch den RailCom® Standard vollständig und lässt sich mit allen gängigen Digitalzentralen programmieren. Ebenfalls neu ist die Anschlussmöglichkeit für ein externes „PowerPack". Dieser (ab 2011) optional erhältliche Energiespeicher kann bei Stromunterbrechungen den Motor bis zu 2 Sekunden versorgen und lässt dreckige Schienen endlich vergessen! Motorsteuerung Sie erwarten von einem LokPilot Decoder zu Recht eine hervorragende Motorsteuerung. Mit dem LokPilot V4.0 stellt ESU die abermals verbesserte Lastregelung der 5. Generation vor. Bei einer Basisfrequenz von 40 kHz wird die Regelfrequenz adaptiv an die Geschwindigkeit angepasst. Ergebnis ist ein noch besseres Langsamfahrverhalten gerade bei älteren 3-poligen Motoren oder Glockenankermotoren. Zudem kann die Regelung kinderleicht ans Modell angepasst werden. Damit setzt ESU den neuen Standard. Sie werden nirgendwo eine bessere Regelung finden. Versprochen. Mechanik Der neue LokPilot V4.0 ist trotz aller neuen Funktionen um 9% kleiner als sein Vorgänger und somit noch einfacher zu installieren. Neben den bekannten Versionen mit 8-poliger und 6-poliger NEM-Schnittstelle und einer Version mit 21MTC Schnittstelle gibt es nun auch eine Ausführung mit einem PluX12-Stecker (am Kabelbaum), die in viele neue ROCO® Loks direkt eingesteckt werden kann. Analogfunktionen Mit dem LokPilot V4.0 können Sie im Analogbetrieb nicht nur die Anfahr- und Höchstgeschwindigkeit Ihrer Lok einstellen und bestimmen, welche der Funktionen aktiv sein soll: Sogar die Lastregelung ist aktiv! Damit ist der LokPilot V4.0 ideal für Analogloks, die mit einem Umschalter bisher zu schnell sind! Endlich kriechen Ihre Loks auch im Analogbetrieb so langsam wie von Digitalanlagen gewohnt. Funktionen Der LokPilot V4.0 Decoder hat vier mit je 250mA belastbare Funktionsausgänge, die individuell in der Helligkeit reguliert und mit unterschiedlichen Lichteffekten wie Blinklicht, Feuerbüchsensimulation, Blitz- und Doppelbitz, Ditch Light usw. belegt werden können. Die Ausführung mit 21MTC-Schnittstelle besitzt darüber hinaus zwei Logikausgänge, die Sie mit Hilfe der Adapterplatine 51968 zum Leben erwecken können. Selbstverständlich beherrscht der Decoder das automatische An- und Abdrücken beim Entkuppeln für Roco®, Krois® und Telex®-Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus“ sorgt für korrekte Lichteffekte beim Einsatz von LEDs. Einstellen Der LokPilot V4.0 unterstützt alle DCC-Programmiermodi inklusive POM (Hauptgleisprogrammierung). Auch für Märklin®s Zentralen 6020®, 6021®, mobile station® und central station® werden alle Einstellungen elektronisch vorgenommen. Für diese Zentralen beherrscht der LokPilot V4.0 Decoder eine bewährte, einfach beherrschbare Einstell-Prozedur. Im Motorola®- Betrieb vorgenommene Änderungen wirken hierbei auch im DCC- und Selectrix®-Betrieb und umgekehrt. Besonders komfortabel ist das Einstellen der Parameter für Besitzer unserer ECoS-Zentrale: Auf dem großen Bildschirm werden alle Möglichkeiten im Klartext angezeigt und können auf einfachste Weise geändert werden -sogar während des Betriebs. Betriebssicherheit Der LokPilot V4.0 unterstützt das für den Betrieb auf Märklin® Anlagen unerlässliche Falschfahrbit, damit Loks, die aus einem analogen in einen digitalen Abschnitt einfahren, nicht sofort wieder rückwärts hinaus fahren. Nach einer Betriebsunterbrechung fährt der Decoder dank Speicherung sofort wieder schnellstmöglich an. Komfort Der LokPilot V4.0 ist gegen Kurzschluss und Überlast geschützt, updatefähig und mit Hilfe des ESU LokProgrammers komfortabel am PC programmierbar. Eine brandneue Software für den brandneuen Decoder finden Sie zum Download auf unserer Webseite. Die Software hilft Ihnen beim Konfigurieren des Decoders. So viel Komfort muss sein. Sie kaufen mit dem LokPilot V4.0 nicht nur einen sehr guten Decoder, sondern profitieren von ESUs jahrelangen Erfahrungen bei der Produktion von innovativen Digitaldecodern.

Dimensionen: 10,5mm x 8,1mm x 2,8mm Der LokPilot micro V4.0 DCC ist ein echtes Kraftpaket. Er kann mit bis zu 0,75A Ausgangsleistung den Lokmotor antreiben und ist im Gegensatz zu seinen Vorgängern deutlich geschrumpft: Der kleinste Spross der LokPilot V4.0 Familie ist nur noch lächerliche 10,5 mm x 8,1mm x 2,8mm klein und sollte somit auch in den kleinsten Loks der Nenngrößen N oder TT seinen Platz finden. LokPilot micro V4.0 Decoder werden mit allen gängigen Schnittstellen angeboten: Neben den bekannten 6-poligen NEM651 Steckern (mit und ohne Kabelbaum) gibt es auch – ganz neu – eine kabellose Ausführung mit der neuen Next18 Schnittstelle. Betriebsarten Der LokPilot micro V4.0 DCC benutzt das DCC Protokoll. Er kann mit 14, 28 oder 128 Fahrstufen betrieben oder auf analogen Gleichstromanlagen eingesetzt werden. Sie können entweder zweistellige bzw. dreistellige (1-127) oder vierstellige (1-9999) Adressen verwenden oder eine Traktionsadresse vergeben (consist address). Alle gängigen DCC-Bremssysteme wie Lenz LG100, aber auch die neuen Lenz ABC Bremsmodule mit asymmetrischem DCC-Signal werden ebenso beherzigt wie das Bremsen im Gleichstromabschnitt mit umgekehrter Polarität (Brake on DC) . Der Decoder beherrscht die Berechnung eines konstanten Bremswegs, damit Ihre Loks unabhängig von der Geschwindigkeit korrekt vor dem roten Signal stehen bleiben. Zwischen den Betriebsarten kann der Decoder vollautomatisch während des Betriebs wechseln. Motorsteuerung Sie erwarten von einem ESU Decoder zu Recht eine hervorragende Motorsteuerung. Der LokPilot micro V4.0 DCC ist mit Lastregelung der abermals verbesserten, 5. Generation ausgestattet. Hierbei kann die Regelfrequenz bei einer Basisfrequenz von 40 kHz adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Der 10 Bit A/D-Wandler lässt Ihre Loks superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird. Die Lastregelung kommt bestens zurecht mit allen üblichen Motoren, egal ob von ROCO®, Fleischmann®, Brawa®, Bemo®, Faulhaber® oder Maxon®. 0,75A Dauerstrom sind für die oben genannten Motoren mehr als ausreichend und bieten genügend Kraftreserven auch für lange Ganzzüge. Analogbetrieb Der LokPilot micro 4.0 DCC Decoder kann auch auf analogen Gleichstrombahnen eingesetzt werden. Die Motorregelung bringt auch dann dem Motor Manieren bei. Funktionen Der LokPilot micro V4.0 Decoder DCC besitzt zwei Funktionsausgänge mit je 150mA Dauerstrom, die sich individuell mit einer Funktion belegen lassen. Zwei weitere, unverstärkte Ausgänge können mit Hilfe eines externen Transistors ebenfalls für die Steuerung von Sonderfunktionen benutzt werden. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdücken beim Entkuppeln für Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus" sorgt für korrekte Lichteffekte beim Einsatz von LEDs. Betriebssicherheit An den LokPilot micro V4.0 DCC können Sie auf Wunsch ein Powerpack anschließen (ESU 54670, siehe Seite 62). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund verschmutzter Schienen die Stromaufnahme nicht optimal ist. RailComPlus® Mit RailComPlus® meldet sich der Decoder fortan an passenden Zentralen vollautomatisch an und erhalten bei Bedarf eine neue Adresse. Vergessen Sie das mühsame Eintippen und Programmieren! Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben! Zukunft eingebaut LokPilot Decoder sind firmwareupdate-fähig. Dazu benötigen Sie nur den ESU LokProgrammer.

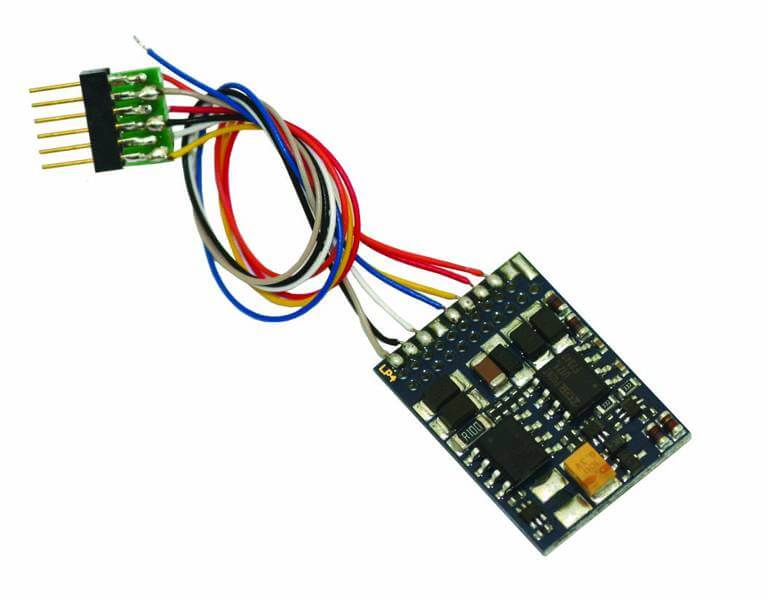

Dimensionen: 21,3mm x 15,5mm x 5,5mm „Das Bessere ist des Guten Feind" behauptet der Volksmund seit Generationen. Wir können dieser Redensart voll zustimmen und dürfen Ihnen heute den brandneuen LokPilot V4.0 DCC Decoder präsentieren. Dieser Decoder löst ab sofort den „guten" LokPilot V3.0 DCC Decoder ab, der sich einen hervorragenden Ruf bei den Modellbahnern erarbeitet hat. Der neue LokPilot V4.0 DCC ist in vieler Hinsicht „besser", basierend auf dem hohen Niveau der LokPilot Familie. Der LokPilot V4.0 Decoder wird wie seine Vorgänger in mehreren Varianten angeboten werden. Die hier beschriebene DCC-Version wendet sich an alle Benutzer, die einen zeitgemäßen Digitaldecoder suchen und hierbei DCC und RailCom® benutzen wollen. Zahlreiche Schnittstellenoptionen sorgen dafür, dass Sie jederzeit den für Ihre Lok passenden Decoder finden werden. Betriebsarten Der LokPilot V4.0 DCC spricht das weltweit genormte DCC-Protokoll und kann somit mit allen auf dem Markt erhältlichen DCC-Systemen betrieben werden.  Er kann auch im Gleichstrombetrieb eingesetzt werden und erkennt die Betriebsarten vollautomatisch „on-the-fly". Bis zu 9999 Adressen im DCC-Betrieb sind eine Selbstverständlichkeit. Der LokPilot V4.0 DCC erkennt die Bremsstrecken von Zimo® (HLU), sowie ganz neu den von Lenz® eingeführten ABC-Bremsmodus zum einfachen Signalhalt dank asymmetrischem DCC-Signal. Der LokPilot V4.0 DCC unterstützt natürlich auch den RailCom® Standard vollständig und lässt sich mit allen gängigen Digitalzentralen programmieren. Ebenfalls neu ist die Anschlussmöglichkeit für ein externes „PowerPack". Dieser (ab 2011) optional erhältliche Energiespeicher kann bei Stromunterbrechungen den Motor bis zu 2 Sekunden versorgen und lässt dreckige Schienen endlich vergessen! Motorsteuerung Sie erwarten von einem LokPilot Decoder zu Recht eine hervorragende Motorsteuerung. Mit dem LokPilot V4.0 DCC stellt ESU die abermals verbesserte Lastregelung der 5. Generation vor. Bei einer Basisfrequenz von 40 kHz wird die Regelfrequenz adaptiv an die Geschwindigkeit angepasst. Ergebnis ist ein noch besseres Langsamfahrverhalten gerade bei älteren 3-poligen Motoren oder Glockenankermotoren. Zudem kann die Regelung kinderleicht ans Modell angepasst werden. Damit setzt ESU den neuen Standard. Sie werden nirgendwo eine bessere Regelung finden. Versprochen. Mechanik Der neue LokPilot V4.0 DCC ist trotz aller neuen Funktionen um 9% kleiner als sein Vorgänger und somit noch einfacher zu installieren. Neben den bekannten Versionen mit 8-poliger und 6-poliger NEM-Schnittstelle gibt es auch eine Version mit 21MTC Schnittstelle. Analogfunktionen Mit dem LokPilot V4.0 DCC können Sie im Analogbetrieb nicht nur die Anfahr- und Höchstgeschwindigkeit Ihrer Lok einstellen und bestimmen, welche der Funktionen aktiv sein soll: Sogar die Lastregelung ist aktiv! Funktionen Der LokPilot V4.0 DCC Decoder besitzt vier mit je 250mA belastbare Funktionsausgänge (die PluX22-Version sogar neun), die individuell in der Helligkeit reguliert und mit unterschiedlichen Lichteffekten wie Blinklicht, Feuerbüchsensimulation, Blitz- und Doppelbitz, Ditch Light usw. belegt werden können. Die Ausführung mit 21MTC-Schnittstelle besitzt darüber hinaus zwei Logikausgänge, die Sie mit Hilfe der Adapterplatine 51968 zum Leben erwecken können. Selbstverständlich beherrscht der Decoder das automatische An- und Abdrücken beim Entkuppeln für Roco®, Krois® und Telex®-Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus“ sorgt für korrekte Lichteffekte beim Einsatz von LEDs. Einstellen Der LokPilot V4.0 DCC unterstützt alle DCC-Programmiermodi inklusive POM (Hauptgleisprogrammierung). Besonders komfortabel ist das Einstellen der Parameter für Besitzer unserer ECoS-Zentrale: Auf dem großen Bildschirm werden alle Möglichkeiten im Klartext angezeigt und können auf einfachste Weise geändert werden -sogar während des Betriebs. Komfort Der LokPilot V4.0 DCC ist gegen Kurzschluss und Überlast geschützt, updatefähig und mit Hilfe des ESU LokProgrammers komfortabel am PC programmierbar. Eine brandneue Software für den brandneuen Decoder finden Sie zum Download auf unserer Webseite. Die Software hilft Ihnen beim Konfigurieren des Decoders. So viel Komfort muss sein. Sie kaufen mit dem LokPilot V4.0 DCC nicht nur einen sehr guten Decoder, sondern profitieren von ESUs jahrelangen Erfahrungen bei der Produktion von innovativen Digitaldecodern.
