Digital-Anschlussbox

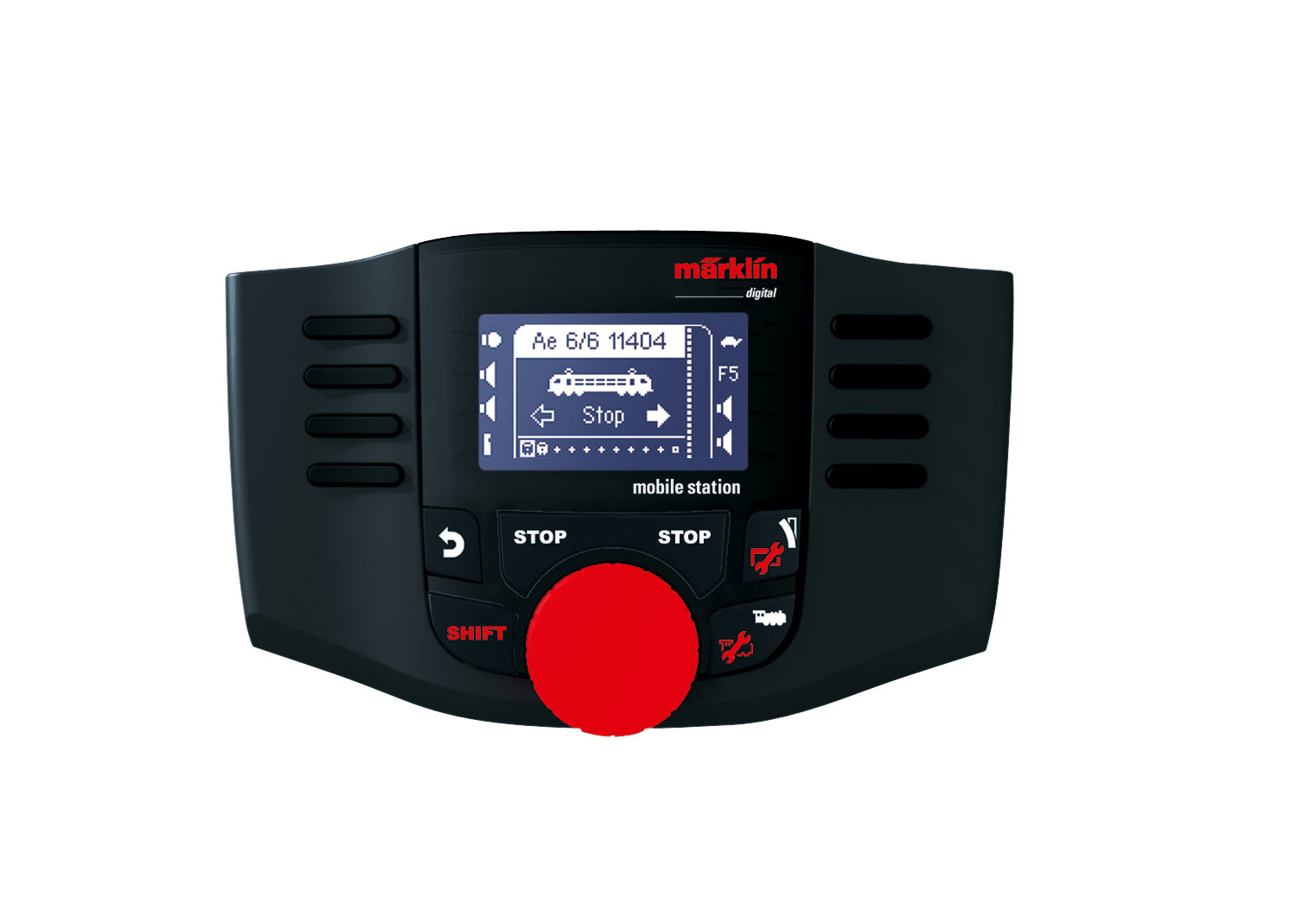

Hinweis: Zum Anschluss der Mobile Station ist die Anschlussbox 60114 bzw. 60112 (Spur 1) oder 60116 bzw. 60113 (H0) erforderlich so wie ein Schaltnetzteil 66360 zur Stromversorgung des gesamten Systems. Highlights: Einfache komfortable Bedienung. Hintergrundbeleuchtetes Grafikdisplay mit selbsterklärenden Piktogrammen. 16 schaltbare Zusatzfunktionen. 320 Magnetartikel schaltbar. Integrierter Lokkartenleser. Einfache Verkabelung (Plug & Play) an die Gleisbox und die Central Station. Integrierte Märklin-Digital-Lokdatenbank. Digitale Handregler-Steuereinheit. 11 Lokomotiven im Direktzugriff steuerbar. Lokwahlauswahl aus integrierter Märklin-Digital-Lokdatenbank oder über Digital-Adressen. 16 Lokfunktionen und 320 Magnetartikel schaltbar. Automatische Anzeige der Funktionszustände im integrierten hintergrundbeleuchtetem s/w Vollgrafikdisplay durch selbsterklärende Piktogramme bei mfx-Loks bzw. bei Lokauswahl aus integrierter Digital-Lokdatenbank. Integrierter Lokkartenleser. Rot beleuchtete Stop-Taste. 1,9 A-Leistungsteil in der optional erhältlichen Gleisbox (60114 bzw. 60112/60116 bzw. 60113). Direkter Anschluss von 2 Mobile Stations (60657) an eine Gleisbox (60112/60114 oder 60113/60116), die dann im Master-Slave-Modus zusammen agieren. Durch den Einsatz von MS II Hubs (60122) kann die Anzahl der eingesetzten Fahrgeräte auf bis zu 10 erhöht werden. Bei Betrieb der Mobile Station an der Central Station (60216, 60226 sowie 60213-60215) kann auf die Central Station-Einstellungen (vollständige Lokliste der Central Station, alle Magnetartikel des Central Station-keyboards mit deren Bezeichnungen) zurückgegriffen werden. Fahren und Steuern von Fahrzeugen in den Formaten motorola, mfx und DCC, Schalten von Magnetartikeln in den Formaten motorola und DCC. Abmessung 160 x 100 x 39 mm.

Verteiler zum Anschluss von bis zu maximal 5 MS (Mobile Station) II an einen Ausgang der Digital-Anschlussbox 60112 bzw. 60114 oder 60113 bzw. 60116. Es kann an jeden Ausgang der Anschlussbox ein MS II-Hub angeschlossen werden. So können bis zu maximal 10 MS II an der Anschlussbox 60112 bzw. 60114 oder 60113 bzw. 60116 betrieben werden. Stromverbrauch von einer MS II liegt bei ca. 50 mA. Abmessungen 96 x 85 x 40 mm. Ein Anschluss dieses Verteilers an der CS II und CS3/CS3+ ist nicht möglich! Um mehrere MS II an die CS II bzw. CS3/CS3+ anzuschließen, verwenden sie bitte die Artikel 60125/60145 und 60124. Vereinfacht ausgedrückt, schließen Sie den Verteiler an einen Ausgang der Anschlussbox an, nachdem Sie eine der zwei angeschlossenen MS II herausgezogen haben. Nun können Sie diese wieder am Verteiler einstecken und vier weitere MS II finden im Verteiler/Hub ebenfalls Platz.

WLAN- und Infrarot-Adapter zum Betrieb an der Digital-Anschlussbox (60114, 60116) oder an einer Central Station (60216, 60226 sowie 60213-60215). Ermöglicht, die MS WLAN (60667) oder die Start-Up Infrarot-Steuergeräte zu koppeln. Gleichzeitiger Betrieb von bis zu vier MS WLAN (Artikel 60667) an einer Empfängerbox WLAN 60117. Einfache Konfiguration über WEB-Anwendung oder zukünftig Central Station (60216, 60226 mit der Softwareversion V2.5). Abmessungen 96 x 85 x 40 mm

Schaltnetzteil zum Anschluss bzw. zur Versorgung der Gleisbox 60112 bzw. 60114/60113 bzw. 60116. Eingang 230 V/50 Hz / Ausgang 18 V/36 W Gleichspannung. Steckernetzteil mit Spielzeugzulassung im Kunststoffgehäuse. Abmessung 85 x 55 x 74 mm. Anschluss: Hohlbuchse 5,5/2,5 mm, Pluspol innen. Das Schaltnetzteil 66360 ist für Verwendung in trockenen Räumen bestimmt.
