Verkehrsampel mit Fußgängerampel und LEDs, 2 Stück

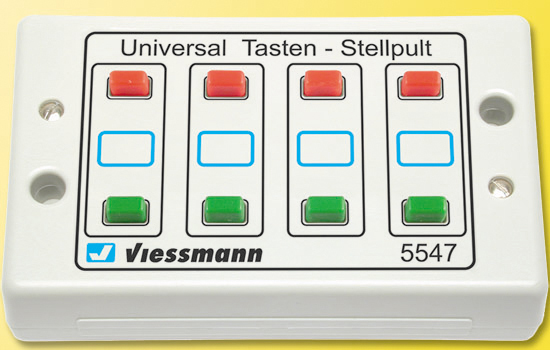

Mit Momentkontakt für 4 Weichen bzw. 2-begriffige Formsignale oder bis zu 8 Entkupplungsgleisen. Speziell auch geeignet für das Hobby-Licht-Blocksignal Art. 4021, den Signalsteuerbaustein Art. 5210, das elektronische Relais Art. 5552 sowie das Steuermodul für Licht-Blocksignale Art. 5221. Im analogen Einsatz steuert das Stellpult auch die Steuermodule für Lichtsignale Art. 5224, 5229 und 52292, wenn daran 2-begriffige Signale angeschlossen sind. Mehrere Pulte können aneinandergereiht werden. Gemeinsamer Massekontakt für alle Tasten, Belastbarkeit je Taste: 2 A. Sie benötigen keine Zusätzlichen Stecker zum Anschluss Ihrer Kabel, Verbindungen liegen bei. Für die Anwendung im Faller Car System bereich zum steuern der Stopp-Stellen, Parkplätze und Abzweigungen ist die Seite 4 in der Anleitung unter Punkt 3.2 Verbindung mehrer Tasten-Stellpulte interessant. Die Stromzufuhr dient wie der Name schon aussagt zum Versorgen des Stellpults mit Strom. Der Stromkreis muss immer vom Trafo über einen Verbraucher (Car System Bauteil Stopp-Stelle, Parkplatz oder Abzweigung) wieder zurück zum zweiten Anschluss des Trafos fließen. Wenn Sie keine Taste am Stellpult drücken ist der Strom unterbrochen. Sobald Sie eine Taste am Stellpult drücken wird für die Dauer Ihres Tastendrucks der Stromkreis geschlossen. Sobald Sie los lassen ist dieser wieder unterbrochen. Die Buchsen auf der Rückseite des Stellpultes sind beschriftet um Unsicherheit beim Anschluss der Leitungen zu vermeiden. Dieses Stellpult erfüllt alle Anforderungen aus der Bedienungsanleitung der Faller Car System Anleitung. Wenn die Anleitungen so gar nicht Ihre Fragen beantworten können sind wir natürlich für Sie da damit der Spaß nicht auf der Strecke bleibt.

Für alle zeitgesteuerten Aufgaben einsetzbar, z. B. Einschalten von blinkenden Andreaskreuzen, Simulation der Reaktionszeit des Lokomotivführers beim Umschalten des Signals von Rot auf Grün oder Tag-/ Nachtschaltungen. Ein- und Ausschaltverzögerungszeiten jeweils zwischen 0 und 3 Minuten separat einstellbar. Das Relais besitzt 2 gleichzeitig schaltende, ausgangsseitige Umschaltkontakte. So kann z. B. auch eine Lichtsignalsteuerung mit gleichzeitiger Zugbeeinflussung realisiert werden. Kontaktbelastbarkeit: je 2 A.

Der Transformator dient zur Versorgung des Modellbahnzubehörs, z. B. von Leuchten, Signalen und Weichen, mit der für den Betrieb erforderlichen Kleinspannung. Geeignet für alle Modellbahnsysteme. Ein eingebauter Überlastschutz verhindert bei Überlastung und Kurzschluss Beschädigungen, indem er den Transformator rechtzeitig abschaltet. Technische Daten: Eingangsspannung 230 V ~, Ausgangsspannung 10 und 16 V ~, maximale Leistung 52 VA. Maße: L 13 x B 7 x H 5 cm.
