Inhalt: 5 StückEinbau-Durchmesser: 0,7 cm belastbar bis 1 A

Inhalt: 5 StückEinbau-Durchmesser: 0,7 cm belastbar bis 1 A

Zum Ein- oder Ausschalten von 4 verschiedenen Bahn- oder Lichtstromkreisen. Beispielsweise können 4 Abstellgleise in verschiedenen Fahrstromkreisen geschaltet werden. Mit 8 rückseitigen Anschlussbuchsen. Alle Anschlüsse für neue Stecker aus dem Set 71400. 8 passende Stecker liegen bei. Abmessungen 80 x 40 mm. Highlights: Alle Anschlüsse mit neuen Steckverbindungen. Passende Stecker liegen bei. Funktion entspricht dem Gerät 7273. Das digitale Gegenstück finden Sie im m 84. Diesen digitalen Baustein können Sie mit Ihrer Mobile Station oder Digitalzentralen wie der CS2, CS3 oder CS3plus digital ansprechen.

Zum Verteilen eines Bahn- oder Lichtstromkreises auf 4 verschiedene Leitungen mit je 2 Anschlüssen. Beispielsweise können 4 Abstellgleise im gleichen Bahnstromkreis oder 4 Verbraucher im gleichen Lichtstromkreis geschaltet werden. Mit 8 rückseitigen und 2 seitlichen Anschlussbuchsen. Alle Anschlüsse für neue Stecker aus dem Set 71400. 8 passende Stecker liegen bei. Abmessungen 80 x 40 mm. Highlights: Alle Anschlüsse mit neuen Steckverbindungen. Passende Stecker liegen bei. Funktion entspricht dem Gerät 7274. Die seitlichen Anschlussbuchsen dienen zur einfachen Erweiterung. Wenn Sie zum Beispiel ein Stellpult verbaut haben und damit Ihre Bahnhofsbereiche lichtmäßig schalten. Nun wollen Sie diverse Gimmiks wie zum Beispiel eine Burgbeleuchtung schalten. Die Burgbeleuchtung wird, genau wie Ihre Bahnhofsbeleuchtung, von Ihrem separaten Lichttrafo mit Energie versorgt. Die seitlichen Buchsen leiten in diesem Beispiel den Lichtstrom direkt an das nächste angesteckte Schaltpult weiter. Wichtig ist bei Ihren Überlegungen das die angeschlossenen Energieverbraucher von der selben Energiequelle ( Trafo ) bedient werden. Sie können natürlich dieses Stellpult auch an Ihr Weichenstellpult anstecken. Aber es wird höchst wahrscheinlich so sein, dass Ihr Licht jedes mal etwas dunkler wird wenn Sie eine Weiche oder Enkupllungsleis schalten. Wenn Sie das nicht stört ist das kein Problem. Wenn doch sollten Sie eine reine Lichtstromversorgung in Betracht ziehen.

Zum Schalten von 4 zweispuligen Magnetartikeln wie Weichen und Signalen oder bis zu 8 Entkupplungsgleisen. Anzeige der betätigten Stellung über den Stand der jeweiligen Tasten. Mit 8 rückseitigen und 2 seitlichen Buchsen. Alle Anschlüsse für neue Stecker aus dem Set 71400. 8 passende Stecker liegen bei. Abmessungen 80 x 40 mm. Highlights: Alle Anschlüsse mit neuen Steckverbindungen. Passende Stecker liegen bei. Funktion entspricht dem Gerät 7272.   Ist das Stellpult für mich interessant wenn ich eine Startpackung mit der Mobile Station im Sinn habe? Ja und Nein. Wenn Ihre Anlage auf einer permanent stehenden Platte aufgebaut wird ist es durchaus interessant mit diesen Stellpulten nach guter Väter Sitte die elektromagnetischen Antriebe zu schalten. Wichtig ist hierbei tatsächlich alle drei Leitungen des elektromagnetischen Antriebs bis zum Stellpult zu legen!!! Warum? Wenn Sie Spaß an Ihrer Modellbahn haben möchten Sie irgendwann eine Digitalzentrale die Ihnen auf einem Display mittels Fingerdruck erlaubt die Weichen zu schalten. Gerade wenn Sie über einen Schattenbahnhof, den Sie nicht einsehen können verfügen, ist es gar nichts schlimmes wenn Sie die Weichenstellung auf diesem Display sehen. Haben Sie nicht alle drei Leitungen bis zum Stellpult gelegt können Sie den m 83 Decoder oder ähnliche Produkte nicht unmittelbar als Ersatz für die Stellpulte verbauen. Es fehlt Ihnen die gelbe Leitung. Wenn Sie, wie viele andere auch, gerne lange Züge durch die ganze Wohnung fahren lassen macht diese aufwändige Verkabelung gar keinen Spaß. Sie müssen sich eventuell häuslichem, politischen Druck beugen und die Gleise wieder aufräumen, wenn dieser zu stark wird. Hier empfehlen wir Ihnen die Märklin C-Gleis Weichen Einbau Decoder. Mit diesem genialen System können Sie die Weichen ,genau so einfach wie ohne Antrieb und Decoder, abbauen und aufräumen. Wieder aufbauen und loslegen. Ganz ohne Kabel. Diese Weichen Decoder können Sie mit allen Mobile Station´s aus unserem Startpackungsangebot steuern. Bei diesen Überlegungen empfehlen wir zum ausprobieren das Ergänzungs Set D2 mit bereits komplett verbauten und funktionsfähigen digitalen Weichen. Günstiger wie der Einzelkauf und bereits montiert und adressiert. Weichen einbauen, spielen und überlegen ob das so für Sie in ordnung geht.

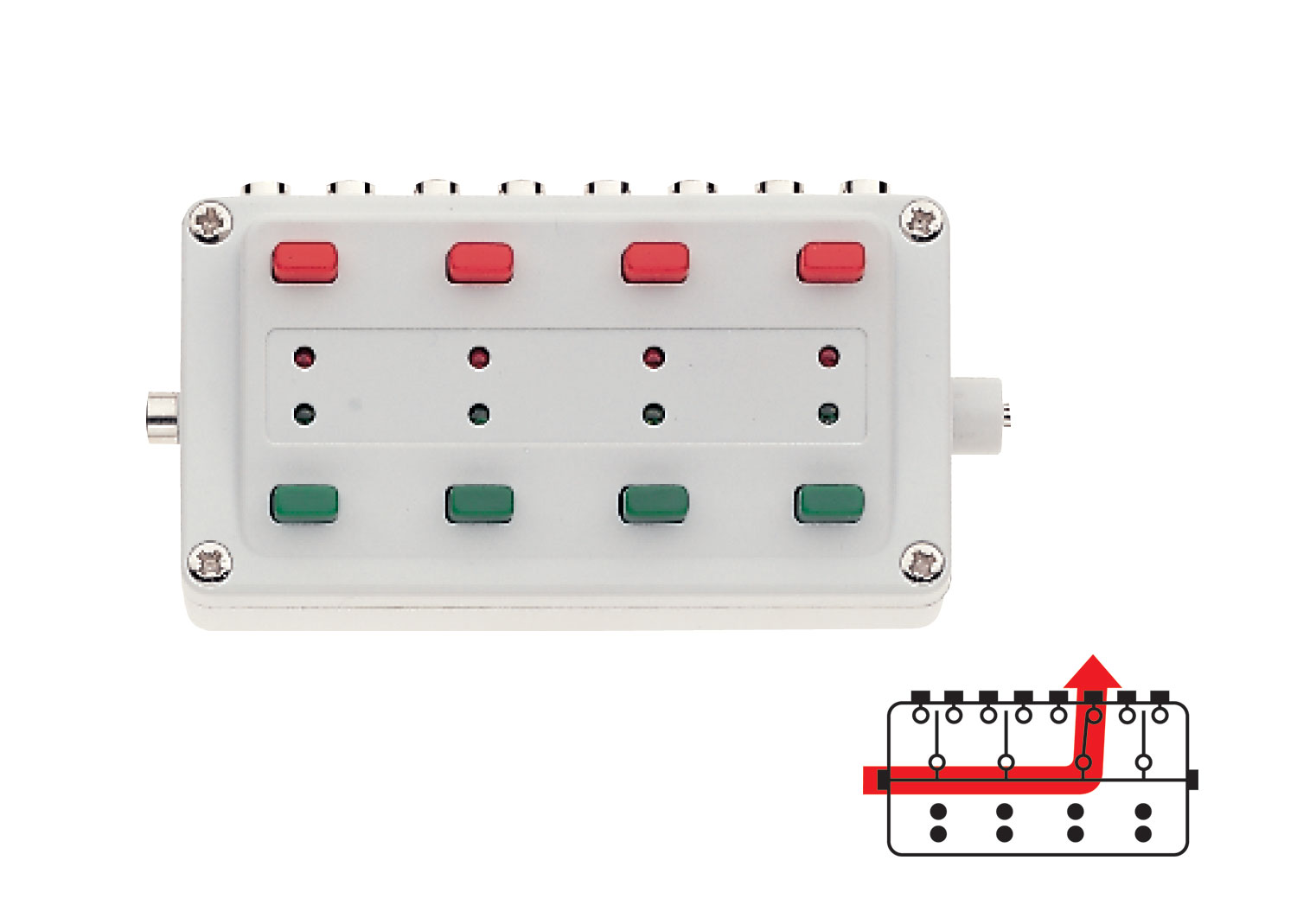

Zum Schalten von 4 zweispuligen Magnetartikeln mit Endabschaltung. Automatische Rückmeldung der Stellung über Leuchtdioden bei Verwendung der Weichenantriebe 7549 (K) oder 74490 (C). Mit 8 rückseitigen und 2 seitlichen Buchsen. Alle Anschlüsse für neue Stecker aus dem Set 71400. 8 passende Stecker liegen bei. Abmessungen 80 x 40 mm. Highlights: Alle Anschlüsse mit neuen Steckverbindungen. Passende Stecker liegen bei. Funktion entspricht dem Gerät 7271.   Ist das Stellpult für mich interessant wenn ich eine Startpackung mit der Mobile Station im Sinn habe? Ja und Nein. Wenn Ihre Anlage auf einer permanent stehenden Platte aufgebaut wird ist es durchaus interessant mit diesen Stellpulten nach guter Väter Sitte die elektromagnetischen Antriebe zu schalten. Wichtig ist hierbei tatsächlich alle drei Leitungen des elektromagnetischen Antriebs bis zum Stellpult zu legen!!! Warum? Wenn Sie Spaß an Ihrer Modellbahn haben möchten Sie irgendwann eine Digitalzentrale die Ihnen auf einem Display mittels Fingerdruck erlaubt die Weichen zu schalten. Gerade wenn Sie über einen Schattenbahnhof, den Sie nicht einsehen können verfügen, ist es gar nichts schlimmes wenn Sie die Weichenstellung auf diesem Display sehen. Haben Sie nicht alle drei Leitungen bis zum Stellpult gelegt können Sie den m 83 Decoder oder ähnliche Produkte nicht unmittelbar als Ersatz für die Stellpulte verbauen. Es fehlt Ihnen die gelbe Leitung. Wenn Sie, wie viele andere auch, gerne lange Züge durch die ganze Wohnung fahren lassen macht diese aufwändige Verkabelung gar keinen Spaß. Sie müssen sich eventuell häuslichem, politischen Druck beugen und die Gleise wieder aufräumen, wenn dieser zu stark wird. Hier empfehlen wir Ihnen die Märklin C-Gleis Weichen Einbau Decoder. Mit diesem genialen System können Sie die Weichen ,genau so einfach wie ohne Antrieb und Decoder, abbauen und aufräumen. Wieder aufbauen und loslegen. Ganz ohne Kabel. Diese Weichen Decoder können Sie mit allen Mobile Station´s aus unserem Startpackungsangebot steuern. Bei diesen Überlegungen empfehlen wir zum ausprobieren das Ergänzungs Set D2 mit bereits komplett verbauten und funktionsfähigen digitalen Weichen. Günstiger wie der Einzelkauf und bereits montiert und adressiert. Weichen einbauen, spielen und überlegen ob das so für Sie in ordnung geht.

Mit Momentkontakt für 4 Weichen bzw. 2-begriffige Formsignale oder bis zu 8 Entkupplungsgleisen. Speziell auch geeignet für das Hobby-Licht-Blocksignal Art. 4021, den Signalsteuerbaustein Art. 5210, das elektronische Relais Art. 5552 sowie das Steuermodul für Licht-Blocksignale Art. 5221. Im analogen Einsatz steuert das Stellpult auch die Steuermodule für Lichtsignale Art. 5224, 5229 und 52292, wenn daran 2-begriffige Signale angeschlossen sind. Mehrere Pulte können aneinandergereiht werden. Gemeinsamer Massekontakt für alle Tasten, Belastbarkeit je Taste: 2 A. Sie benötigen keine Zusätzlichen Stecker zum Anschluss Ihrer Kabel, Verbindungen liegen bei. Für die Anwendung im Faller Car System bereich zum steuern der Stopp-Stellen, Parkplätze und Abzweigungen ist die Seite 4 in der Anleitung unter Punkt 3.2 Verbindung mehrer Tasten-Stellpulte interessant. Die Stromzufuhr dient wie der Name schon aussagt zum Versorgen des Stellpults mit Strom. Der Stromkreis muss immer vom Trafo über einen Verbraucher (Car System Bauteil Stopp-Stelle, Parkplatz oder Abzweigung) wieder zurück zum zweiten Anschluss des Trafos fließen. Wenn Sie keine Taste am Stellpult drücken ist der Strom unterbrochen. Sobald Sie eine Taste am Stellpult drücken wird für die Dauer Ihres Tastendrucks der Stromkreis geschlossen. Sobald Sie los lassen ist dieser wieder unterbrochen. Die Buchsen auf der Rückseite des Stellpultes sind beschriftet um Unsicherheit beim Anschluss der Leitungen zu vermeiden. Dieses Stellpult erfüllt alle Anforderungen aus der Bedienungsanleitung der Faller Car System Anleitung. Wenn die Anleitungen so gar nicht Ihre Fragen beantworten können sind wir natürlich für Sie da damit der Spaß nicht auf der Strecke bleibt.

Mit Momentkontakt für zwei 3-begriffige Formsignale. Speziell auch geeignet für die Hobby-Licht-Einfahrsignale Art. 4021, 4022, den Signalsteuerbaustein Art. 5210 und das Steuermodul für Licht-Einfahrsignale Art. 5222. Im analogen Einsatz steuert das Stellpult auch die Steuermodule für Lichtsignale Art. 5224 und 5229, wenn daran 3-begriffige Signale angeschlossen sind. Zusammen mit den Gleichrichterdioden Art. 6834 auch für Dreiwegweichen verwendbar! Mehrere Pulte können aneinandergereiht werden. Kontaktbelastbarkeit: 2 A.

Mit Momentkontakt für zwei 4-begriffige Lichtsignale zum Schalten von Halt, Fahrt, Langsamfahrt und Rangierverbot aufgehoben über den Signalsteuerbaustein Art. 5210 und das Steuermodul für Licht-Ausfahrsignale Art. 5223. Im analogen Einsatz steuert das Stellpult auch die Steuermodule Art. 5224 und 5229, wenn daran 4-begriffige Signale angeschlossen sind. Mehrere Pulte können aneinandergereiht werden. Kontaktbelastbarkeit: 2 A.

Rückmeldefähiges Tasten-Stellpult mit Momentkontakt für vier 2-begriffige Formsignale, Weichen oder das Universal-Relais Art. 5551. Echte Rückmeldung der Stellung der Signale, Weichen oder Relais über 8 eingebaute rote und grüne LEDs. Mehrere Pulte können aneinandergereiht werden. Nur geeignet für Magnetartikel mit echter Endabschaltung über mechanische Kontakte. Kontaktbelastbarkeit: 2 A.

Rückmeldefähiges Tasten-Stellpult mit Momentkontakt für vier 2-begriffige Formsignale, Weichen oder das Universal-Relais Art. 5551. Echte Rückmeldung der Stellung der Signale, Weichen oder Relais über 8 eingebaute rote und grüne LEDs. Mehrere Pulte können aneinandergereiht werden. Nur geeignet für Magnetartikel mit echter Endabschaltung über mechanische Kontakte. Kontaktbelastbarkeit: 2 A.

4 Umschalter zum einfachen Schalten von Beleuchtungen, Lichtsignalen und dauerstrombetriebenen Artikeln. Zur Zugbeeinflussung durch beiliegende Koppelhebel umwandelbar in zwei 2-polige Umschalter. Kontaktbelastbarkeit: 2 A. Stecker für die Kabel und Schrauben zur Befestigung sind im Lieferumfang enthalten. Interessant dabei ist das Sie jeden Schalter mit einer anderen Spannungsquelle versorgen können. Ein Schalter schaltet das Signal auf rot oder grün und wird mit Lichtstrom versorgt. Der Nachbarschalter bekommt Bahnstrom von der Schiene und leitet diesen auf einen isolierten Gleisabschnitt. Die Koppelhebel um beide Schalter zu einem zu verbinden sind ebenfalls im Lieferumfang enthalten. Schon haben Sie eine Signalsteuerung mit Zugbeeinflussung. Wir haben Ihnen unter diesem Artikel die ausführliche und verständliche Anleitung zum Download bereit gestellt. Sollten Sie mit der Anleitung nicht per DU werden helfen wir Ihnen gerne persönlich weiter.

Als Ein-/Aus- oder Umschalter verwendbar. Technische Daten: 2 x UM, belastbar bis max. 2 A.
