Steuern Sie das Modell »Containerbrücke«, Art. 120290 ohne Software-Installation ausschließlich browserbasiert mit einem beliebigen WLAN-fähigen Desktop-Computer oder Notebook (im Produktumfang nicht enthalten). Funktionsumfang: Bewegung Fahrwerk vor/zurück, Bewegung Katze: links/rechts, Bewegung Spreader: hoch/runter. Die beweglichen Elemente können an jedem beliebigen Punkt gestoppt werden. Für weitere Funktionen: drei zusätzliche, freie Steuerungsausgänge vorhanden, die für Schalt- oder motorische Anwendungen genutzt werden können. Im Produktumfang enthalten: 4 Motoren, 2 Motorregler-Einheiten, Getriebe, Zahnräder, Wellen, Kugellager, Schrauben, Kabellitzen. Benötigte Li-Ion-Akkus, 3,7 V separat erhältlich. Dieser Bausatz enthält: 95 Einzelteile in 2 Farben, 1 Deko und 1 Bauanleitung.Verwenden Sie zum Basteln FALLER EXPERT Plastikkleber.

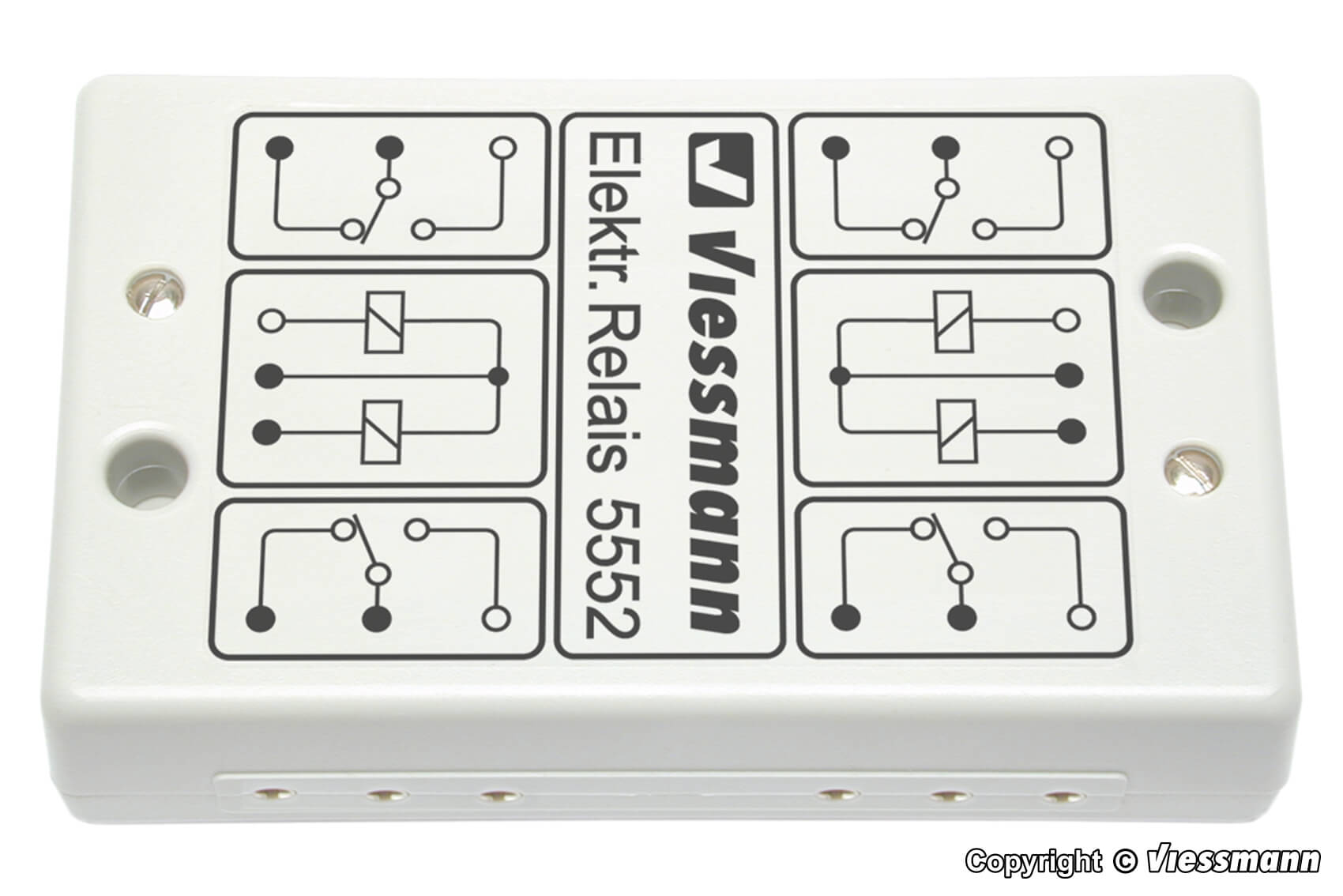

2 voneinander unabhängige bistabile Relais mit je 2 Umschaltkontakten. Die Relais haben keine Endabschaltung, können jedoch trotzdem mit Dauerstrom angesteuert werden. Ansteuerung durch positive Schaltimpulse bzw. Dauerstrom oder Wechselspannung. Zur Steuerung von Licht- und Flügelsignalen, Schranken, Block- und Zugwechselautomatiken usw. Stromaufnahme: 2 x 14 mA. Kontaktbelastbarkeit je Umschaltkontakt: 2 A.

Highlights: Schaltbar wie ein Magnetartikeldecoder Schaltadresse für jeden Servo frei wählbar einstellbare Haltepositionen und Drehgeschwindigkeit Spannungsversorgung über das Gleis oder per separatem Trafo Einstellung über die Weichentasten des Digitalsystems per DCC CV-Programmierung oder analog mit einem Weichenstellpult Für DCC- und Märklin®-Digitalsysteme

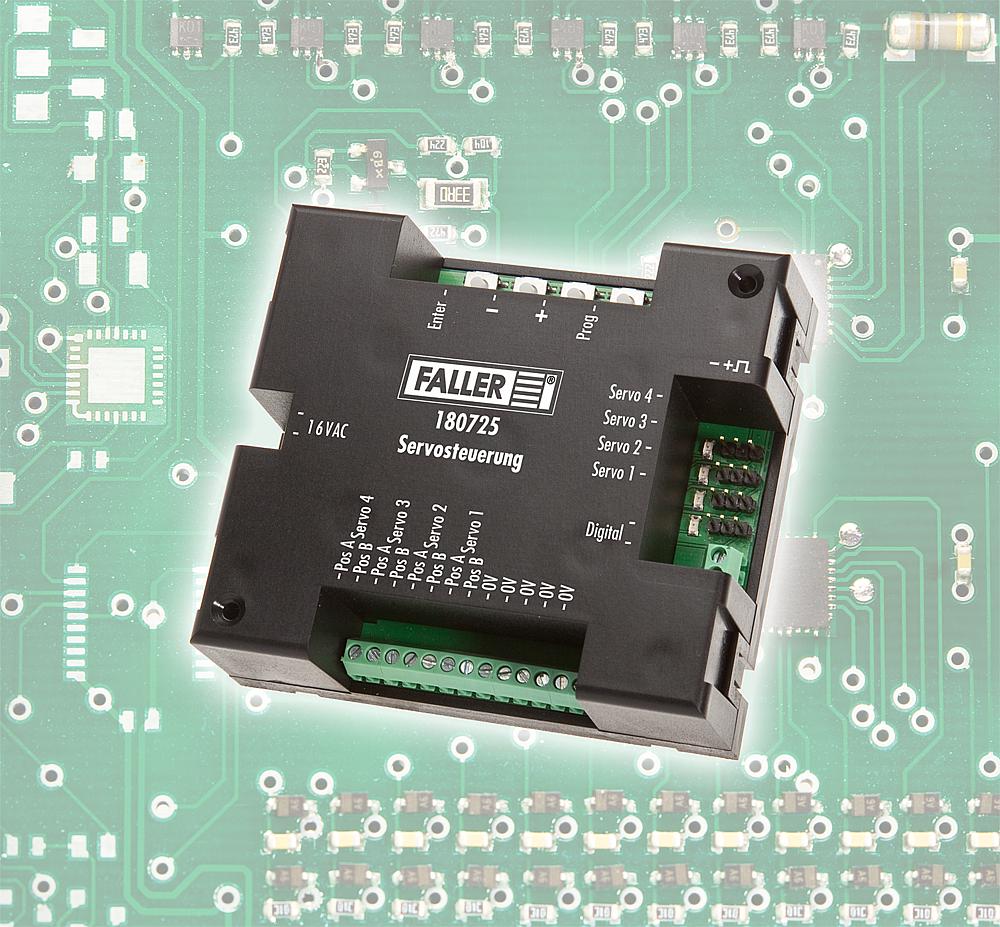

Diese Elektronik bietet vier Steckplätze zum steuern von Servomotoren. Die vier Servos oder auch nur eines oder zwei können sowohl analog als auch über eine Digitalzentrale gesteuert werden. Die Stromversorgung erfolgt über 16 Volt Wechselspannung. Also wie gehabt, bei den klassichen Weichen, über die Lichtstromausgänge Ihres analogen Fahrtrafos mit Strom versorgen. Wenn sie das Servo mit einem Stellpult (Analogbetrieb) auf Position A oder B bringen möchten können Sie die Kabel des Stellpults komfortabel in den Fahrstuhlklemmen festschrauben. Beachten Sie hierzu bitte die Bedienungsanleitung und nutzen die 0 V Klemmen. Die Bedienungsanleitung ist bebildert und verständlich geschrieben. Die analogen Nutzer können 2 Positionen in einem Bewegungsfeld von ca. 90° am Servo mit Tastern am Gerät programmieren. Die digitalen Nutzer können ebenfalls mit den Tastern am Gerät die Haltepositionen A und B des Servos innerhalb eines Fensters von 90° programmieren. Wenn Sie die FALLER Servosteuerung komplett digital einsetzen stehen Ihnen sogar 2 x 2 Haltepositionen zur Verfügung, also insgesamt 4. Das ist bei einem Drehkran eine schicke Sache. Bei steuerbaren Gelenkwasserkränen die zwei Gleise bedienen sollen unumgänglich.   Ob das ganze nun zu kompliziert ist? Wir finden das diese Servosteuerung für alle geeignet ist die bereit sind zum letzen Mittel zu greifen.... der Bedienungsanleitung. Wie oben schon angeschnitten können Sie die "bösen" Seiten mit diesen "arglistigen", aber wenn man weiß was man tut tollen, CV-Werten erstmal ignorieren und mit 4 Tastern die Sache zum funktionieren bringen. Im zweifelsfall sind wir natürlich auch noch da und können zwischen Ihnen und Ihrer Servosteuerung wieder friedliche Verhältnisse herstellen.

SwitchPilot 3 Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder andere stationäre Verbraucher schalten. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. Funktionsweise Der SwitchPilot 3 kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 8 Transistorausgänge, welche in den 4 Aus-gangspaaren 1 bis 4 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB) und kann individuell für den gewünschten Anwendungsfall konfiguriert werden: Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Dass der Ausgang automatisch wieder abschaltet, sobald die im Decoder hinterlegte Zeit abgelaufen ist, verhin-dert ein Durchbrennen von Magnetartikelantrieben. Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupp-lungsgleise. Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter. Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder gestoppt. Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für Glühlam-pen-Simulation). Mit dem Betriebsarten-Schalter des SwitchPilot 3 können Sie blitzschnell alle Ausgangspaare gemeinsam in die Betriebsart „k83“ beziehungsweise „k84“ umschalten, unabhängig wie diese konfiguriert sind. Rückmeldung Da der SwitchPilot 3 RailCom®-fähig ist, können alle Einstellungen auf Wunsch direkt im eingebauten Zustand ausgelesen und verändert werden. In Verbindung mit einer ECoS als idealer „Partnerin“ kann der SwitchPilot 3 bei entsprechend vorbereiteten Weichenantrieben die tatsächliche Weichenstellung erfassen und anzeigen. Endlich haben Sie die Gewissheit, dass Ihre Weiche korrekt geschaltet hat! Einstellen Der SwitchPilot 3 kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Display sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. Schutz Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 gegen Überlastung weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

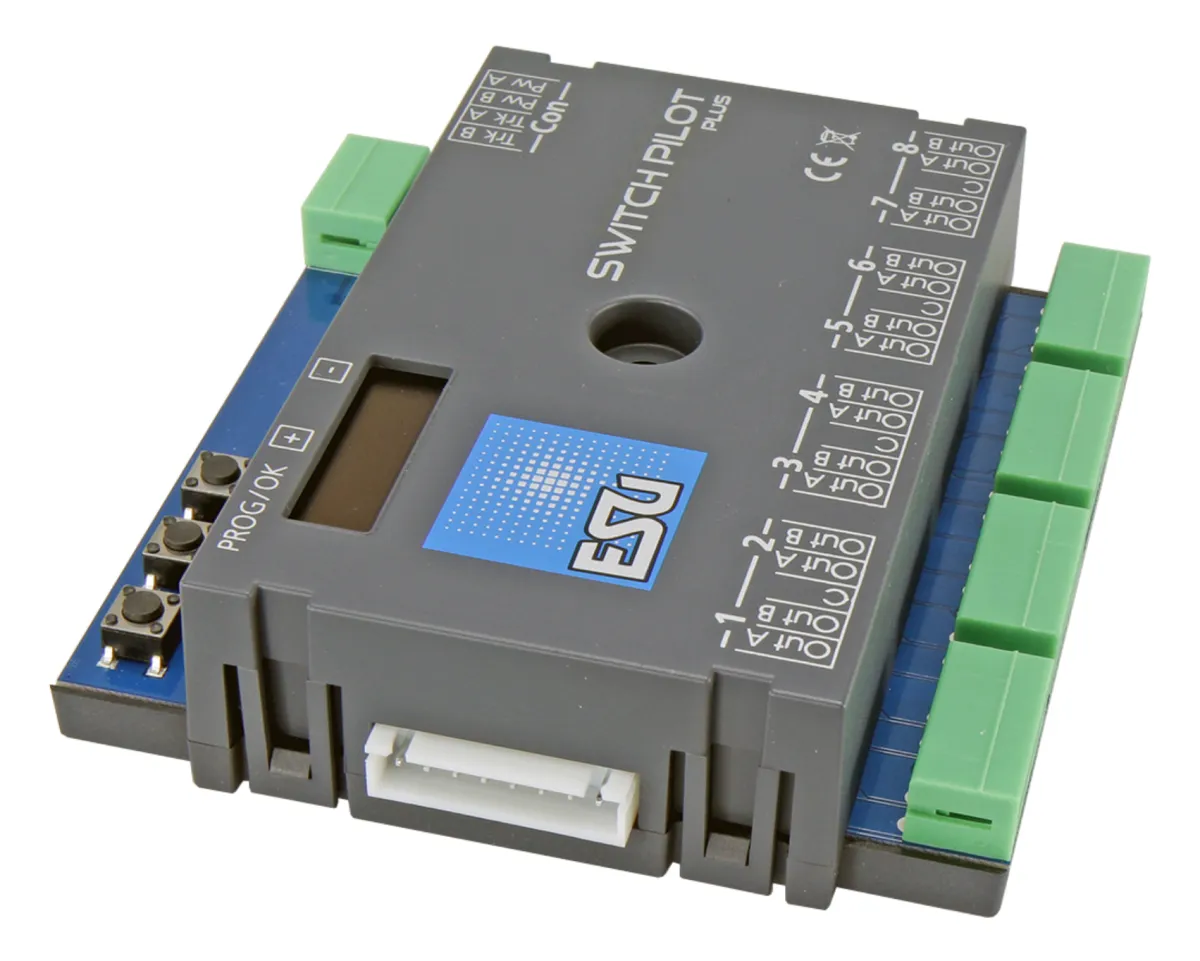

SwitchPilot 3 Plus Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder andere stationäre Verbraucher schalten. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 Plus über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 Plus ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. FunktionsweiseDer SwitchPilot 3 Plus kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 16 Transistorausgänge, welche in den 8 Ausgangspaaren 1 bis 8 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB) und kann individuell für den gewünschten Anwendungsfall konfiguriert werden: Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Da der Ausgang automatisch wieder abschaltet, sobald eine im Decoder hinterlegte Zeit erreicht wurde, wird ein Durchbrennen von Magnetartikeln verhindert. Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupp-lungsgleise. Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter. Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder gestoppt. Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für Glühlampen-Simulation). Einstellen Der SwitchPilot 3 Plus kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Display sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. Schutz Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 Plus gegen Überlastung weitge-hend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

SwitchPilot 3 Servo Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können bis zu acht RC-Servoantriebe ansteuern. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 Servo über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 Servo ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. Funktionsweise Der SwitchPilot 3 Servo kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Der SwitchPilot 3 Servo besitzt acht Ausgänge zur Ansteue-rung von RC-Servoantrieben. Dabei kann er diese Antriebe so präzise ansteuern, dass damit neben dem Schalten von Weichen auch jegliche andere, langsame Bewegungsabläufe gesteuert werden können. Der SwitchPilot 3 Servo verfügt über eine eingebaute Einschalt-Impulsunterdrückung, um das system-bedingte „Zucken” von RC-Servos beim Anlegen der Versorgungsspannung zu eliminieren bzw. zu vermindern. Weiterhin kann die Stromversorgung zum Servo unterbrochen werden, um ein „Brummen” mancher preisgünstiger Servos zu verhindern. Jedes der acht Servos kann entweder im „Digitalmodus“ oder im erstmalig mit dem SwitchPilot 3 Servo eingeführten „Proportional-Modus“ betrieben werden: Im Digital-Modus kann das Servo zwei Endstellungen „A” und „B” anfahren, abhängig von der Schaltstellung am Bedienpult. Die Position der beiden Endstellungen sowie die Geschwindigkeit, mit der sich das Servo in die gewünschte Richtung bewegt, kann individuell am SwitchPilot 3 Servo eingestellt werden. Der Digital-Modus ist perfekt zum Schalten von Weichen oder Signalen, die stets in einer festen Position verharren sollen. Im Proportional-Modus kann sich das Servo in jeder Position innerhalb der Endstellungen „A” und B” bewegen und auch anhalten. Das Servo läuft nur solange das Bedienpult ein Kommando sendet. Lässt man die Taste los, hält das Servo an. Auf diese Weise kann man ein Servo in jeder gewünschten Position anhalten lassen. Die Servo-Geschwindigkeit kann individuell eingestellt werden. Der Proportional-Modus ist ideal für (Wasser)kräne oder Lokschuppen-Tore oder jede andere Anwendung, wofür auch Zwischenpositionen benötigt werden. Für jedes Servo kann neben den Endstellungen und den Drehgeschwindigkeiten bestimmt werden, ob es beim Erreichen der Endstellung nachwippen soll. Weiterhin kann zur Anpassung an die verschiedenen am Markt befindlichen RC-Servos die Erzeugung des Servo-Impulses beeinflusst werden oder die Spannungsversorgung jedes Servos einzeln abgeschaltet werden. Auf diese Weise werden preiswerte sog. Analogservos ebenso wie moderne Digital-Servos (mit Microcontroller) optimal angesteuert. Analogbetrieb Der SwitchPilot 3 Servo kann als Besonderheit ganz ohne Digitalzentrale eingesetzt werden: Auf Wunsch lassen sich bis zu 16 Taster zum direkten Schalten der Servos anschließen. Einstellen Der SwitchPilot 3 Servo kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Display sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. Schutz Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 Servo gegen Überlastung weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

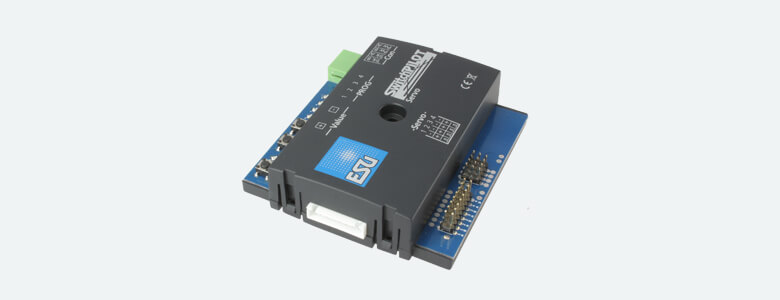

Der neue SwitchPilot Servo V2.0 ist der Spezialist unter den Funktionsdecodern: Er wurde eigens zur Ansteuerung von bis zu vier RC-Servoantrieben entwickelt. Dabei kann der SwitchPilot Servo diese Antriebe so präzise ansteuern, dass damit neben der Ansteuerung von Weichen auch jegliche andere, langsame Bewegungsabläufe gesteuert werden können.  Betriebsarten Der SwitchPilot Servo kann unter DCC und Motorola® verwendet werden. Er verhält sich kompatibel zur DCC-Norm und wird mit Weichenkommandos angesprochen.  Im Betrieb unter Motorola® sind die Weichen 01 – 508 möglich. Die Erkennung der Betriebsart erfolgt vollautomatisch. Funktionsweise Der SwitchPilot Servo kann entweder direkt von der Digitalzentrale oder separat von einem Gleich- oder Wechselspannungstrafo versorgt werden. An seine vier Servoausgänge können RC-Servos oder der ESU Servoantrieb direkt angeschlossen werden. Die nötige 5V-Spannung werden vom SwitchPilot Servo generiert. Für jedes Servo können neben der Stellgeschwindigkeit  auch die beiden Endlagen individuell vorgegeben werden. Damit sind besonders vorbildgetreue, langsame Weichenantriebe realisierbar. Sie können den SwitchPilot Servo auch für Ihre Formsignale oder Bahnübergänge einsetzen. Auch das automatische Öffnen von Türen am Lokschuppen muss nun kein Traum mehr bleiben. Der SwitchPilot Servo besitzt eine eingebaute Einschaltimpulsunterdrückung, um das systembedingte „Zucken“ der RC-Servos beim Anlegen der Versorgungsspannung zu eliminieren bzw. zu vermindern. Weiterhin kann die Stromversorgung zum Servo unterbrochen werden, um ein „Brummen“ mancher preiswerter Servos zu verhindern Einstellen Der SwitchPilot Servo kann flexibel programmiert werden: Er unterstützt er alle DCC-Programmiermodi inklusive POM (Hauptgleisprogrammierung). Weil RailCom® ebenfalls gleich integriert ist, können alle aktuellen Einstellwerte sogar im Betrieb ausgelesen und kontrolliert werden.Alternativ können Sie auch die komfortable, aus drei Tasten bestehende Eingabeeinheit benutzen: Neben der Adresse können Sie damit die Endlagen aller vier Servos und die jeweilige Drehgeschwindigkeit direkt im Betrieb eingeben und sofort kontrollieren.  Analogbetrieb Der SwitchPilot Servo wäre kein ESU-Produkt, wenn er nicht noch mehr bieten würde: Der Betrieb ist auch ganz ohne Digitalzentrale möglich! Hierzu sind 8 Tastereingänge vorhanden, mit deren Hilfe die Servos mit konventionellen Tastern geschaltet werden können. Mit anderen Worten: Sowohl das Schalten als auch das Einstellen der Servowege und Geschwindigkeiten kann direkt am SwitchPilot Servo ohne eine Digitalzentrale erfolgen. SwitchPilot Extension Benötigen Sie neben den Servoausgängen zusätzlich noch einige Relaisausgänge, weil Sie beispielsweise Herzstücke polarisieren oder die Gleisspannung im Signalabschnitt abschalten wollen? Dann sollten Sie Ihren SwitchPilot Servo um das SwitchPilot Extension Relais-Modul erweitern: Von seinen vier Doppel-Relais schaltet jeweils eines parallel zum Servo und kann zum potentialfreien Schalten von Verbrauchern benutzt werden - ideal für knifflige Schaltungsaufgaben! Schutz Wie schon bei unseren Lokdecodern gilt auch für den SwitchPilot Servo, dass bei seiner Entwicklung größter Wert auf weitgehende Unzerstörbarkeit gelegt wurde. So können Sie sich auch bei Weichendecodern auf die Qualität von ESU verlassen. Zukunft einbauen Die interne Software des SwitchPilot Servo V2.0 kann jederzeit mit Hilfe des ESU LokProgrammers durch neue, aktuellere ersetzt werden. Damit bleiben Sie bei Normänderungen immer aktuell und profitieren von eventuellen neuen Funktionen. SwitchPilot Servo V2.0 Betriebsarten: NMRA/DCC „Accessory Decoder“ kompatibel.Motorola® mit bis zu 127 Adressen. K83 kompatibel. Versorgung durch die Digitalzentrale oder separaten Gleich- oder Wechselspannungstransformator bis 18V AC. Servoausgänge: 4 Servoausgänge für RC-Servos (Graupner® JR® oder Futaba® kompatibel), 1,0ms bis 2,0mS Impulsdauer, positiv. Drehgeschwindigkeit und Endlagen jeweils separat einstellbar. RailCom: RailCom Rückmeldung zum Auslesen der Werte auf dem Hauptgleis. Eingabeeinheit: Programmierung entweder direkt an Zentrale über DCC oder über Eingabeeinheit bestehend aus drei Tasten und LED-Monitor (5 LEDs) zur direkten Eingabe der Adresse sowie der beiden Endlagen und Drehgeschwindigkeit aller 4 Servos. Update: Firmwareupdatefähig mit ESU LokProgrammer Dimensionen: 86mm x 86mm x 25mm Lieferumfang: SwitchPilot 51820, Ausführliche Bedienungsanleitung

Für alle zeitgesteuerten Aufgaben einsetzbar, z. B. Einschalten von blinkenden Andreaskreuzen, Simulation der Reaktionszeit des Lokomotivführers beim Umschalten des Signals von Rot auf Grün oder Tag-/ Nachtschaltungen. Ein- und Ausschaltverzögerungszeiten jeweils zwischen 0 und 3 Minuten separat einstellbar. Das Relais besitzt 2 gleichzeitig schaltende, ausgangsseitige Umschaltkontakte. So kann z. B. auch eine Lichtsignalsteuerung mit gleichzeitiger Zugbeeinflussung realisiert werden. Kontaktbelastbarkeit: je 2 A.
