6102 Gerades Gleis 105 mm für Diagonale
Produktnummer:
240-6102
Produktinformationen "6102 Gerades Gleis 105 mm für Diagonale"
Gerades Gleis für die Diagonale.
Länge 105 mm.

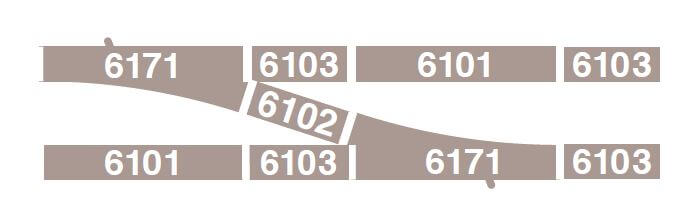

Beispiel: 2 x 6102 = Länge des kreuzenden Strangs einer Kreuzungsweiche.
| ACHTUNG: | Maßstabs- und originalgetreues Modell oder Zubehör für erwachsene Sammler oder Nutzer. Nicht geeignet für Kinder unter 15 Jahren. |
|---|---|
| Gleisform: | Gerade |
| Länge der Geraden in mm: | 105 |
| Maßstab / Spur: | 1:87 / Spur H0 |
| Profil: | Profilhöhe 2,5 mm entspricht Code 100 |
| WEEE-Registrierungsnummer des Herstellers: | DE67942834 |
Anmelden
Accessory Items
6138 Gebogenes Gleis Weichengegenbogen 18°
Gebogenes Gleis.Radius 647 mm, Bogenwinkel 18°, Außendurchmesser: 1327 mm.Gegenbogen für gerade Weichen, Dreiwegweiche, Kreuzungsweichen und Kreuzungen.20 Stück bilden einen Kreis mit einem Außendurchmesser von 1327 mm.

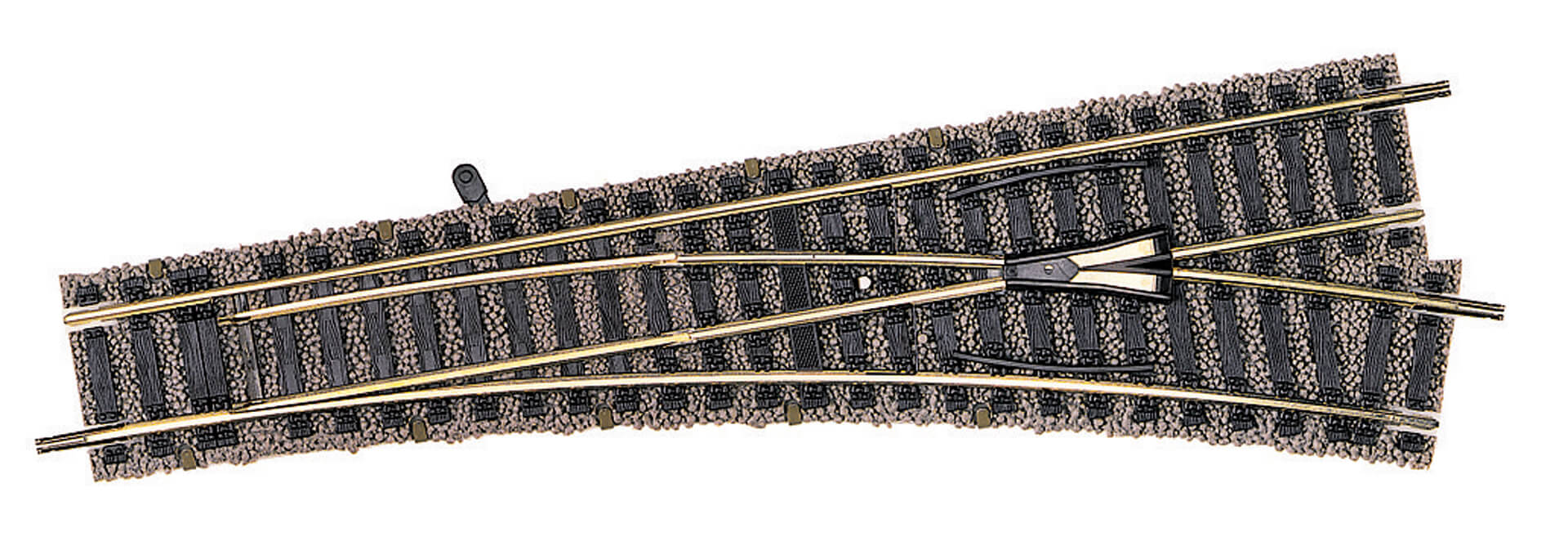

6171 Weiche rechts 18°
Weiche rechts für Handbetrieb.Länge 200 mm (Standardlänge), Abzweigwinkel 18°, Abzweigradius 647 mm, Herzstückwinkel 12°.Normalweichen: Die Normalweichen 6170 und 6171 sind die Grundlage für einen abwechslungsreichen Fahrbetrieb auf der Modellbahnanlage. Durch sie können Abzweigungen aus der Geraden heraus gebaut werden. Umfangreiche Gleisanlagen im Bahnhofsbereich sowie Abstell- oder Industrieanschlüsse werden durch sie erst möglich.Die Länge des geraden Gleises der Normalweiche beträgt 200 mm, was einem Gleis 6101 entspricht. Das abzweigende Gleis der Weiche entspricht einem gebogenen Gleis 6138. Steckt man an den abzweigenden Teil der Weiche ein Gleis 6138 als Gegenbogen an, so erhält man ein Parallelgleis im Abstand von 63,5 mm.
Im Herzstückbereich sind die Weichen mit Kontaktblechen ausgestattet, so dass über die Spurkränze der Triebfahrzeuge die Stromversorgung gesichert ist. Der Herzstückwinkel beträgt 12°. Die Weichen sind mit federnden Weichenzungen ausgestattet, so dass sie von der Herzstückseite aus befahren werden können, auch wenn die Weiche in einen anderen Fahrweg gestellt ist. Die Weichen sind im Lieferzustand für Handbetrieb ausgelegt, können aber im Handumdrehen mit einem elektrischen Antrieb ausgerüstet werden. Diese Antriebe können sowohl Oberflur, d. h. auf der Anlagenplatte liegend, als auch Unterflur angesteckt werden. Hierzu wird in die Anlagenplatte eine Aussparung gesägt, in die der Weichenantrieb zu liegen kommt.
6160 Kreuzung 36°
Die Länge der sich kreuzenden geraden Gleise beträgt 105 mm, was einem Diagonalgleis 6102 entspricht. Kreuzungswinkel 36°.Der Einsatzbereich dieser Kreuzung ist die Verbindung zweier paralleler Strecken im Abstand von 95 mm.Die sich kreuzenden Gleise sind elektrisch getrennt, so dass sich zwei verschiedene Stromkreise kreuzen können.
Wo könnte man denn so was gebrauchen??? Wenn Sie sich das Beispiel mit den 2 Weichen und dem Gleiswechsel ansehen ist es durchaus denkbar dei mittlere 6102 durch die Kreuzung 6160 zu ersetzen und die beiden geraden 6101 durch zwei Linksweichen 6170 zu ersetzen. Schön..... wozu jetzt das X??? Ganz einfach, mit der X-förmigen Konstellation können sie beliebig wechseln und sind nicht mehr fahrtrichtungsabhängig halten aber dennoch den Parallelgleisabstand.
6170 Weiche links 18°
Weiche links für Handbetrieb.Länge 200 mm (Standardlänge), Abzweigwinkel 18°, Abzweigradius 647 mm, Herzstückwinkel 12°.Normalweichen: Die Normalweichen 6170 und 6171 sind die Grundlage für einen abwechslungsreichen Fahrbetrieb auf der Modellbahnanlage. Durch sie können Abzweigungen aus der Geraden heraus gebaut werden. Umfangreiche Gleisanlagen im Bahnhofsbereich sowie Abstell- oder Industrieanschlüsse werden durch sie erst möglich.Die Länge des geraden Gleises der Normalweiche beträgt 200 mm, was einem Gleis 6101 entspricht. Das abzweigende Gleis der Weiche entspricht einem gebogenen Gleis 6138. Steckt man an den abzweigenden Teil der Weiche ein Gleis 6138 als Gegenbogen an, so erhält man ein Parallelgleis im Abstand von 63,5 mm.
Im Herzstückbereich sind die Weichen mit Kontaktblechen ausgestattet, so dass über die Spurkränze der Triebfahrzeuge die Stromversorgung gesichert ist. Der Herzstückwinkel beträgt 12°. Die Weichen sind mit federnden Weichenzungen ausgestattet, so dass sie von der Herzstückseite aus befahren werden können, auch wenn die Weiche in einen anderen Fahrweg gestellt ist. Die Weichen sind im Lieferzustand für Handbetrieb ausgelegt, können aber im Handumdrehen mit einem elektrischen Antrieb ausgerüstet werden. Diese Antriebe können sowohl Oberflur, d. h. auf der Anlagenplatte liegend, als auch Unterflur angesteckt werden. Hierzu wird in die Anlagenplatte eine Aussparung gesägt, in die der Weichenantrieb zu liegen kommt.
