Decoder m84 ( Schaltdecoder ) ohne mfx

Highlights: Unterstützt das Digitalformat mfx. LED-Anzeigen für schnelles Erkennen von Betriebszuständen. Updatefähig. Empfänger zum Schalten von Weichen, Signalen und Beleuchtung. Der m83 unterstützt die Digitalformate Motorola, DCC und mfx. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis in 4er-Schritten möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m83 besitzt 8 Ausgänge, die jeweils separat oder paarweise ansteuerbar sind. Voreinstellung ist das Schalten von bis zu 4 Weichen. Weitere Funktionen sind z.B. das Schalten von bis zu 8 Beleuchtungen (dimmbar) mit einem definiertem Einschaltverhalten (z.B. Straßenbeleuchtung, Häuserbeleuchtungen). Es ist möglich eine Fremdeinspeisung, z.B. über 66360 zu realisieren, nur in Verbindung mit 60822. Die Decoder m83 und m84 sind beliebig anreihbar. Für motorische Antriebe ist pro Ausgangpaar ein Zurüstset 60821 notwendig. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit ist 3A. Wozu ist dieser Decoder gedacht? Der Decoder versteht digitale Informationen ( Befehle die von der Digtialzentrale, Central Station oder Mobile Station kommen ). Er setzt diese Informationen in Aktionen um. Er ist ein aktiver Baustein der an seinen Ausgängen Spannung liefert. Deshalb nennen wir ihn Weichenantriebversorgungsdecoder. Deshalb besitzt er auch 3 Anschlüsse. Ihr Weichenantrieb 74491 besitzt 3 Kabel. Sie versorgen entweder die linke oder rechte Spule mit Spannung und der Antrieb schaltet die Weiche nach links oder rechts. Über den dritten Anschluss fließt der Strom von beiden Spulen gemeinsam zurück. Jedoch mit maximal 3 Ampere Strom. Dieser Strom reicht aus um Weichen, Signale, Entkupplungsgleise und Beleuchtungen zu bedienen. Da hier Halbleiterbausteine am Werk sind können Beleuchtungen auch "gedimmt" werden. Quasi die Ausgangsspannung kann langsam gesteigert werden. Die Beleuchtung wird langsam hell. ABER ACHTUNG!!! Da dieser Baustein an seinen Ausgängen Spannung liefert können Sie mit dem m83 keine Gleise stromlos schalten!!! Wenn es darum geht Spannungen zu schalten ist der m84 die richtige Wahl. Was bringt Ihnen mfx? Was ist mfx überhaupt? Märklin mfx ist eine digitale Sprache die in beiden Richtungen funktioniert. Als Besitzer einer CS2, CS3 oder CS3plus können Sie diesen Baustein sich selbst an die Zentrale anmelden lassen. Ohne mfx müssen Sie eine Adresse am Baustein einstellen auf die er hören wird. Mit mfx drücken Sie eine Schaltfläche in der CS2, CS3 oder CS3plus die den Anmeldevorgang auslöst und selbstständig ausführt. Bildlich erklärt funktioniert das wie mit einem neuen Nachbarn bei Ihnen zuhause. Die Zentrale fragt an "Wem gehörst den du?" der Baustein antwortet und bekommt automatisch einen Spitznamen/Adresse zugewiesen. Schon ist der Baustein für die Zentrale erreichbar und es funktioniert.

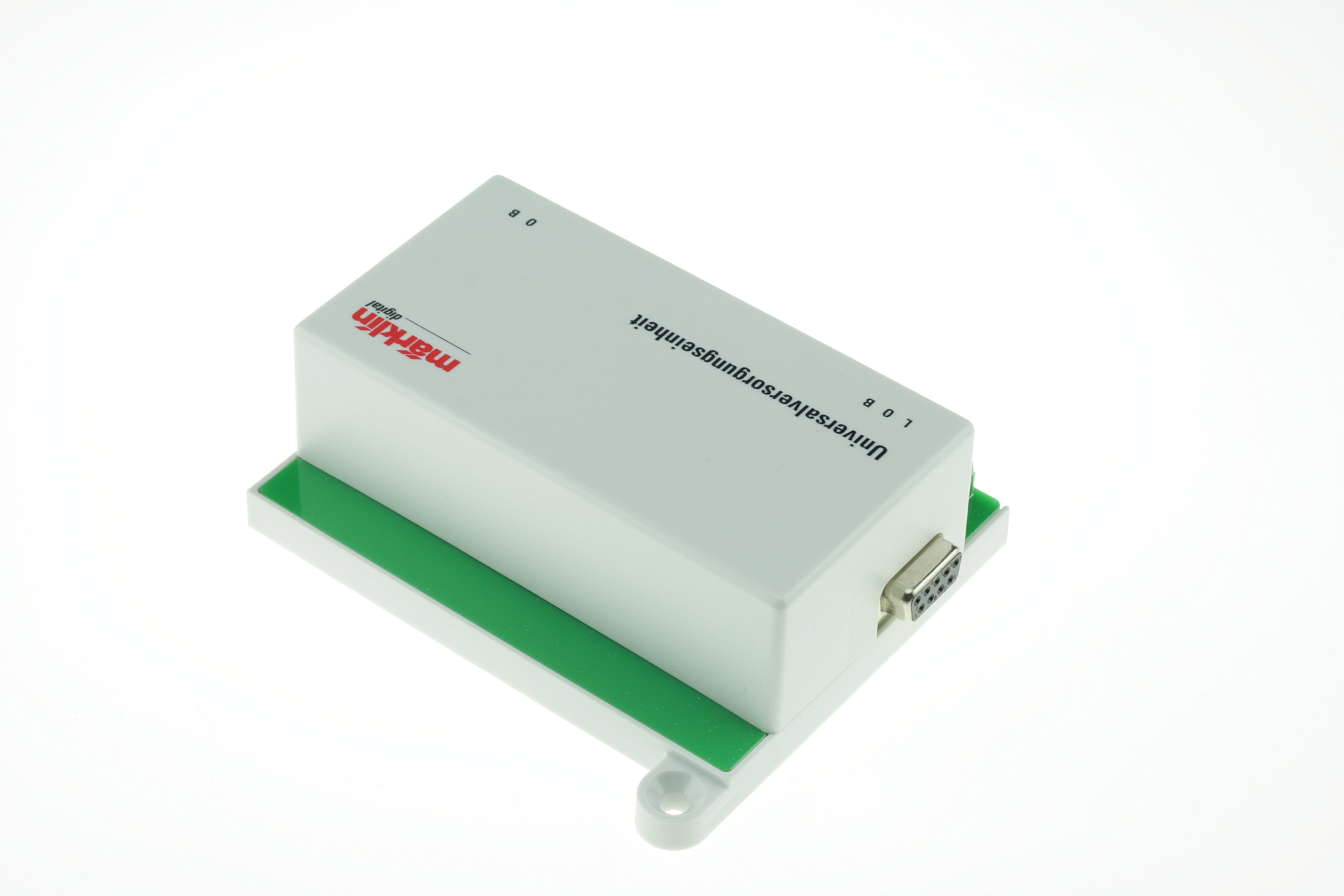

Universalversorgungseinheit k83/m83/m84 zur Versorgung der Dekoder k83, m83 und m84 mit den Schaltznetzteilen 66361 bzw. 66365. Die Universalversorgungseinheit wird je Gruppe von Zubehördekodern 1x benötigt (maximale Leistungsaufnahme ist zu beachten!). Warum sollte ich mir diesen Baustein kaufen? Wie Sie unserer Beschreibung des m83 entnehmen können versorgt dieser Baustein die Spulen Ihres Weichenantriebs oder andere Verbraucher mit Spannung/Energie. Irgendwo muss diese Energie auch her kommen. Wenn Sie diese aktiven Bausteine direkt an das Gleis anschließen entehmen diese logischer Weise auch die Energie von Ihrem digitalen Fahrstrom. Da bleibt weniger Energie für die Schienenfahrzeuge. Die Universalversorgungseinheit benötigt ein eigenes Netzteil und versorgt diese aktiven Bausteine mit externer Energie. So wird aus dem digitalen Fahrstrom nur die digitale Information entnommen, keine Energie. Bei vielen m83 Bausteinen macht diese Versorgungseinheit absolut Sinn. Bei m84 Schaltbausteinen wird zwar nur geschalten, aber auch kleine Relais die dauernd geschalten sind wollen Energie. Wenn Sie einen kompletten Schattenbahnhof mit m84 Bausteinen schalten macht diese Universalversorgungseinheit ebenfalls Sinn. Ganz kurz zusammengefasst entlastet dieser Baustein Ihre Digitalzentrale und befreit diese von der Stromversorgung Ihrer aktiven märklin Bausteine.
