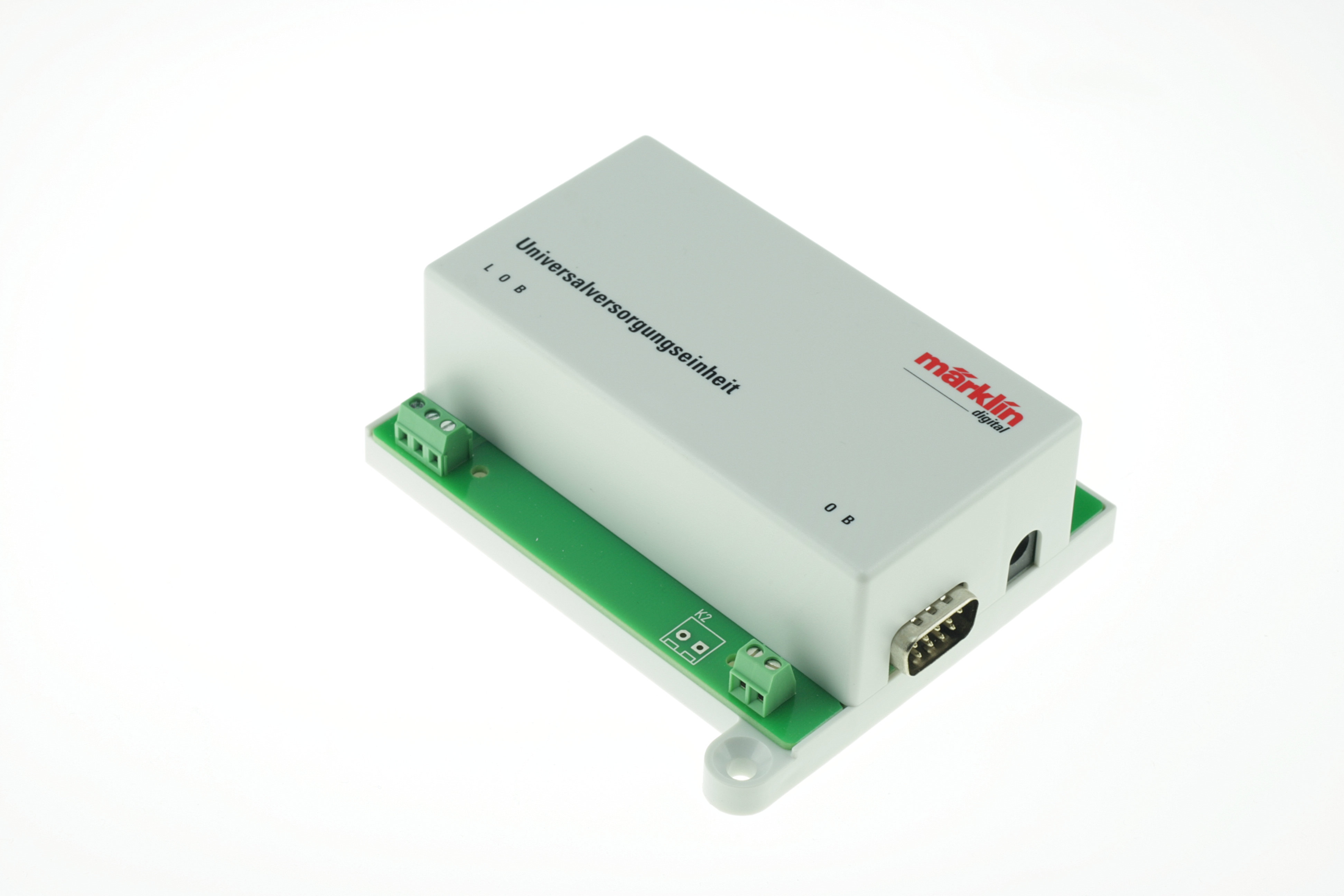

Universalversorgungseinheit k83/m83/m84

Highlights: Viele neue Schaltmöglichkeiten. LED-Anzeigen für schnelles Erkennen von Betriebszuständen. Updatefähig. Empfänger zum Schalten von Weichen, Signalen und Entkupplungsgleisen. Der m 83 unterstützt die Digitalformate Motorola und DCC. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m 83 besitzt 8 Ausgänge, die jeweils separat ansteuerbar sind. Voreinstellung ist das Schalten von bis zu 4 Weichen. Weitere Funktionen sind z.B. das Schalten von Beleuchtung (dimmbar) mit einem definiertem Einschaltverhalten (z.B. Straßenbeleuchtung), als auch das Schalten von Häuserbeleuchtungen. Es ist möglich eine Fremdeinspeisung, z.B. über 66361 zu realisieren, nur in Verbindung mit 60822. Die Decoder 60831 und 60841 sind beliebig anreihbar. Für motorische Antriebe ist pro Ausgang ein Zurüstset 60821 notwendig. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit bei 3A. Wozu ist dieser Decoder gedacht? Der Decoder versteht digitale Informationen ( Befehle die von der Digtialzentrale, Central Station oder Mobile Station kommen ). Er setzt diese Informationen in Aktionen um. Er ist ein aktiver Baustein der an seinen Ausgängen Spannung liefert. Deshalb nennen wir ihn Weichenantriebversorgungsdecoder. Deshalb besitzt er auch 3 Anschlüsse. Ihr Weichenantrieb 74491 besitzt 3 Kabel. Sie versorgen entweder die linke oder rechte Spule mit Spannung und der Antrieb schaltet die Weiche nach links oder rechts. Über den dritten Anschluss fließt der Strom von beiden Spulen gemeinsam zurück. Jedoch mit maximal 3 Ampere Strom. Dieser Strom reicht aus um Weichen, Signale, Entkupplungsgleise und Beleuchtungen zu bedienen. Da hier Halbleiterbausteine am Werk sind können Beleuchtungen auch "gedimmt" werden. Quasi die Ausgangsspannung kann langsam gesteigert werden. Die Beleuchtung wird langsam hell. ABER ACHTUNG!!! Da dieser Baustein an seinen Ausgängen Spannung liefert können Sie mit dem m83 keine Gleise stromlos schalten!!! Wenn es darum geht Spannungen zu schalten ist der m84 die richtige Wahl.

Schaltnetzteil zum Anschluss bzw. zur Versorgung der Gleisbox 60112 bzw. 60114/60113 bzw. 60116. Eingang 230 V/50 Hz / Ausgang 18 V/36 W Gleichspannung. Steckernetzteil mit Spielzeugzulassung im Kunststoffgehäuse. Abmessung 85 x 55 x 74 mm. Anschluss: Hohlbuchse 5,5/2,5 mm, Pluspol innen. Das Schaltnetzteil 66360 ist für Verwendung in trockenen Räumen bestimmt.

Highlights: Unterstützt das Digitalformat mfx. LED-Anzeigen für schnelles Erkennen von Betriebszuständen. Updatefähig. Empfänger zum Ein- und Ausschalten von Dauerstrom für Beleuchtungen, Motoren, Hobbylichtsignalen (74371, 74380,74391) und anderes elektrisches Zubehör. Der m84 unterstützt die Digitalformate Motorola, DCC und mfx. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis in 4er-Schritten möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m84 enthält 8 Relais in 4 galvanisch getrennten Gruppen zum Schalten von Verbrauchern. Durch Verwendung eines Netzteils 66360 ist der bistabile Zutand der Relais und die Speicherung des Schaltzustandes realisierbar. 4 Hobbylichtsignale und 4 Hobbyvorsignale sind bei gleichzeitiger Schaltmöglichkeit des Fahrstroms steuerbar. Weiterhin enthält der m84 8 Eingänge zum manuellen Schalten der Relais (ähnlich zum Fernschalter 7244). Die Decoder m83 und m84 sind beliebig anreihbar. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit je Gruppe ist 5A. Wozu ist dieser Decoder gedacht? Bin ich hier richtig oder eher bei dem m83? Der Decoder versteht digitale Informationen ( Befehle die von der Digtialzentrale, Central Station oder Mobile Station kommen ). Er setzt diese Informationen in Aktionen um. Wir nennen den m84 auch Schalt Decoder. Sie greifen Bahnstrom vom Gleis ab und fahren damit in den Decoder und wieder zurück auf einen isolierten Gleisabschnitt. Der m84 funktioniert nun wie ein Schalter, der Ihnen zum Beispiel im Schattenbahnhof Schienenfahrzeuge stopt oder fahren lässt in dem er Spannung auf das Gleis schaltet oder eben nicht. Hier sind potentialfrei Kontakte am Werk. Potentialfrei bedeutet einfach erklärt, sie können am 1. Klemmenblock Gleisspannung schalten, am 2. Klemmenblock Lichtstrom/Beleuchtung, am 3. Klemmenblock die Wassermühle welche von einem weiteren separaten 9 Volt Trafo versorgt wird. Trotzdem wird es zu keinen Komplikationen kommen. Die einzelnen Klemmenblöcke sind elektrisch nicht miteinander verbunden. Die Kontakte sind potentialfrei. Belastbar ist jede Gruppe mit maximal 5 Ampere. Wenn Sie Beleuchtungen, bewegte Welt Artikel oder ähnliche Verbraucher bis 3 Ampere digital steuern möchten empfehlen wir Ihnen, aus Verdrahtungsgründen und aus Kostengründen, den m83. Was bringt Ihnen mfx? Was ist mfx überhaupt? Märklin mfx ist eine digitale Sprache die in beiden Richtungen funktioniert. Als Besitzer einer CS2, CS3 oder CS3plus können Sie diesen Baustein sich selbst an die Zentrale anmelden lassen. Ohne mfx müssen Sie eine Adresse am Baustein einstellen auf die er hören wird. Mit mfx drücken Sie eine Schaltfläche in der CS2, CS3 oder CS3plus die den Anmeldevorgang auslöst und selbstständig ausführt. Bildlich erklärt funktioniert das wie mit einem neuen Nachbarn bei Ihnen zuhause. Die Zentrale fragt an "Wem gehörst den du?" der Baustein antwortet und bekommt automatisch einen Spitznamen/Adresse zugewiesen. Schon ist der Baustein für die Zentrale erreichbar und es funktioniert.

Highlights: Viele neue Schaltmöglichkeiten. LED-Anzeigen für schnelles Erkennen von Betriebszuständen. Updatefähig. Empfänger zum Ein- und Ausschalten von Dauerstrom für Beleuchtungen, Motoren, Hobbylichtsignalen (74371, 74380,74391) und anderes elektrisches Zubehör. Der m 84 unterstützt die Digitalformate Motorola und DCC. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m 84 enthält 4 Relais zum galvanisch getrennten Schalten von Verbrauchern. Durch Verwendung eines Netzteils 66361 ist der bistabile Zutand der Relais und die Speicherung des Schaltzustandes realisierbar. Die Hobbylichtsignale sind bei gleicher Schaltmöglichkeit des Fahrstromes steuerbar. Weiterhin enthält der m 84 8 Eingänge zum manuellen Schalten der Relais (analog zum Fernschalter 7244). Die Decoder 60831 und 60841 sind beliebig anreihbar. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit bei 5A. Wozu ist dieser Decoder gedacht? Bin ich hier richtig oder eher bei dem m83? Der Decoder versteht digitale Informationen ( Befehle die von der Digtialzentrale, Central Station oder Mobile Station kommen ). Er setzt diese Informationen in Aktionen um. Wir nennen den m84 auch Schalt Decoder. Sie greifen Bahnstrom vom Gleis ab und fahren damit in den Decoder und wieder zurück auf einen isolierten Gleisabschnitt. Der m84 funktioniert nun wie ein Schalter, der Ihnen zum Beispiel im Schattenbahnhof Schienenfahrzeuge stopt oder fahren lässt in dem er Spannung auf das Gleis schaltet oder eben nicht. Hier sind potentialfrei Kontakte am Werk. Potentialfrei bedeutet einfach erklärt, sie können am 1. Klemmenblock Gleisspannung schalten, am 2. Klemmenblock Lichtstrom/Beleuchtung, am 3. Klemmenblock die Wassermühle welche von einem weiteren separaten 9 Volt Trafo versorgt wird. Trotzdem wird es zu keinen Komplikationen kommen. Die einzelnen Klemmenblöcke sind elektrisch nicht miteinander verbunden. Die Kontakte sind potentialfrei. Belastbar ist jede Gruppe mit maximal 5 Ampere. Wenn Sie Beleuchtungen, bewegte Welt Artikel oder ähnliche Verbraucher bis 3 Ampere digital steuern möchten empfehlen wir Ihnen, aus Verdrahtungsgründen und aus Kostengründen, den m83.

Highlights: Unterstützt das Digitalformat mfx. LED-Anzeigen für schnelles Erkennen von Betriebszuständen. Updatefähig. Empfänger zum Schalten von Weichen, Signalen und Beleuchtung. Der m83 unterstützt die Digitalformate Motorola, DCC und mfx. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis in 4er-Schritten möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m83 besitzt 8 Ausgänge, die jeweils separat oder paarweise ansteuerbar sind. Voreinstellung ist das Schalten von bis zu 4 Weichen. Weitere Funktionen sind z.B. das Schalten von bis zu 8 Beleuchtungen (dimmbar) mit einem definiertem Einschaltverhalten (z.B. Straßenbeleuchtung, Häuserbeleuchtungen). Es ist möglich eine Fremdeinspeisung, z.B. über 66360 zu realisieren, nur in Verbindung mit 60822. Die Decoder m83 und m84 sind beliebig anreihbar. Für motorische Antriebe ist pro Ausgangpaar ein Zurüstset 60821 notwendig. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit ist 3A. Wozu ist dieser Decoder gedacht? Der Decoder versteht digitale Informationen ( Befehle die von der Digtialzentrale, Central Station oder Mobile Station kommen ). Er setzt diese Informationen in Aktionen um. Er ist ein aktiver Baustein der an seinen Ausgängen Spannung liefert. Deshalb nennen wir ihn Weichenantriebversorgungsdecoder. Deshalb besitzt er auch 3 Anschlüsse. Ihr Weichenantrieb 74491 besitzt 3 Kabel. Sie versorgen entweder die linke oder rechte Spule mit Spannung und der Antrieb schaltet die Weiche nach links oder rechts. Über den dritten Anschluss fließt der Strom von beiden Spulen gemeinsam zurück. Jedoch mit maximal 3 Ampere Strom. Dieser Strom reicht aus um Weichen, Signale, Entkupplungsgleise und Beleuchtungen zu bedienen. Da hier Halbleiterbausteine am Werk sind können Beleuchtungen auch "gedimmt" werden. Quasi die Ausgangsspannung kann langsam gesteigert werden. Die Beleuchtung wird langsam hell. ABER ACHTUNG!!! Da dieser Baustein an seinen Ausgängen Spannung liefert können Sie mit dem m83 keine Gleise stromlos schalten!!! Wenn es darum geht Spannungen zu schalten ist der m84 die richtige Wahl. Was bringt Ihnen mfx? Was ist mfx überhaupt? Märklin mfx ist eine digitale Sprache die in beiden Richtungen funktioniert. Als Besitzer einer CS2, CS3 oder CS3plus können Sie diesen Baustein sich selbst an die Zentrale anmelden lassen. Ohne mfx müssen Sie eine Adresse am Baustein einstellen auf die er hören wird. Mit mfx drücken Sie eine Schaltfläche in der CS2, CS3 oder CS3plus die den Anmeldevorgang auslöst und selbstständig ausführt. Bildlich erklärt funktioniert das wie mit einem neuen Nachbarn bei Ihnen zuhause. Die Zentrale fragt an "Wem gehörst den du?" der Baustein antwortet und bekommt automatisch einen Spitznamen/Adresse zugewiesen. Schon ist der Baustein für die Zentrale erreichbar und es funktioniert.
