Elektromagnetischer Antrieb für Rechts-Weiche

Weichen: 15°Bogenradius = R4 -15° + 1 x 14903 (17,5 mm)Länge gerades Gleis: 112,6 mm Für besonders schlanke Weichenstraßen. Stopp-Weichen-Funktion wahlweise. Elektroantrieb ist nachrüstbar.

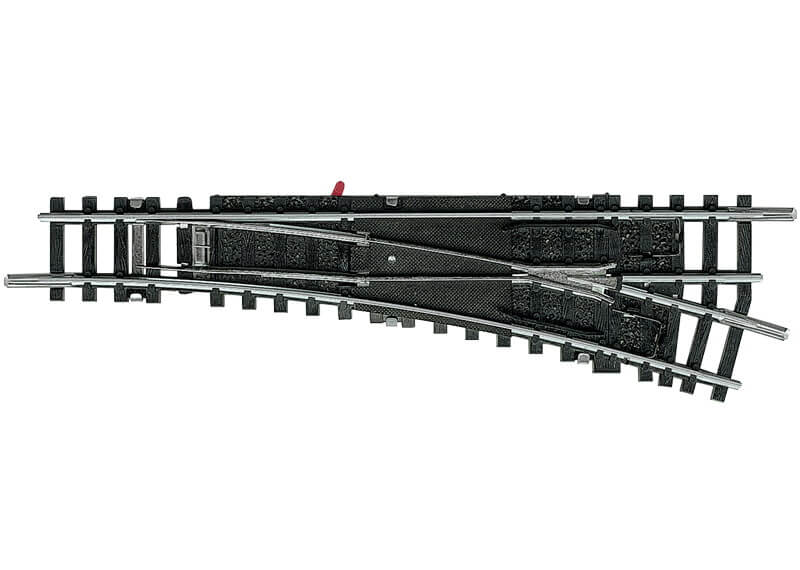

Weichen - 15° mit polarisiertem HerzstückLänge gerades Gleis: 112,6 mm Bogenradius = R 4 -15° + 1 x 14903 (17,5 mm). Stopp-Weichen-Funktion wahlweise. Elektroantrieb ist nachrüstbar. Das Herzstück dieser Weichen besteht aus Metall und wird über einen eingebauten Schalter ständig mit Energie versorgt, d. h. ständige Stromführung, die automatisch mit der jeweiligen Weichenstellung umgepolt wird. Polarisiert??? Herzstück??? Was ist das und wozu taugt das? Als Herzstück der Weiche bezeichnet man den Punkt an dem sich die Schienenprofile kreuzen. Bei nicht polarisierten Weichen findet sich ein Kunststoff Herzstück das keine Polarität im Bezug auf auf die Schienenspannung hat. Da ist Kunststoff und der leitet nicht. Bei polarisierten Herzstücken ist das Herzstück aus leitendem Material also Metall. Hier wird durch den Schaltvorgang beim Umschalten der Weiche auch die jeweils passende Polarität der am Herzstück anliegenden Schiene aufgeschalten. Sonst würde es einen Kurzschluss geben. Vorteile/Nachteile einer Herzstückpolarisierung: - Vorteil ist ganz klar das gerade zwei achsige Lokomotiven die recht kurz sind, wie zum Beispiel eine Köf, gerne mal auf dem Kunststoffherzstück stehen bleiben weil schlicht kein Strom fließen kann. Flott darüber fahren hilft, sieht aber nicht so elegant aus. - Nachteil ist ganz klar das die Weiche immer in der richtigen Stellung befahren werden muss. Das sogenannte Weichen aufschneiden, also gerade geschaltene Weiche und wir donnern in den Abzweig mit Elan rein um die Weichenzunge kurz auf zu drücken, das verursacht nun einen Kurzschluss weil eben das Herzstück anders polarisiert ist. Was nun für Sie besser ist sollten Sie einfach ein mal ausprobieren und dann Entscheiden ob Ihnen das eine oder das andere besser taugt.

Mit dem Gleis-Ergänzungs-Set H1 kann das Gleisbild der aktuellen Startpackungen erweitert werden. Stufenlos erweiterbar mit dem gesamten Minitrix-Gleisprogramm. Alle Weichen können nachträglich mit den Elektroantrieben 14934/14935 ausgestattet werden. Inhalt: 2 x 14903 gerades Gleis 17,5 mm. 10 x 14904 gerades Gleis 104,2 mm. 1 x 14905 gerades Gleis 76,3 mm. 6 x 14906 gerades Gleis 54,2 mm. 1 x 14909 gerades Gleis 33,6 mm. 1 x 14927 gebogenes Gleis R 4 - 15°. 1 x Hand-Entkupplungsgleis (einzeln nicht erhältlich). 2 x 14938 Weiche links R 4 - 15° mit polarisiertem Herzstück. 1 x 14939 Weiche rechts R 4 - 15° mit polarisiertem Herzstück. 1 x 14991 Prellbock 50,0 mm. Beispiel zur Erweiterung: 11146 mit 14311.

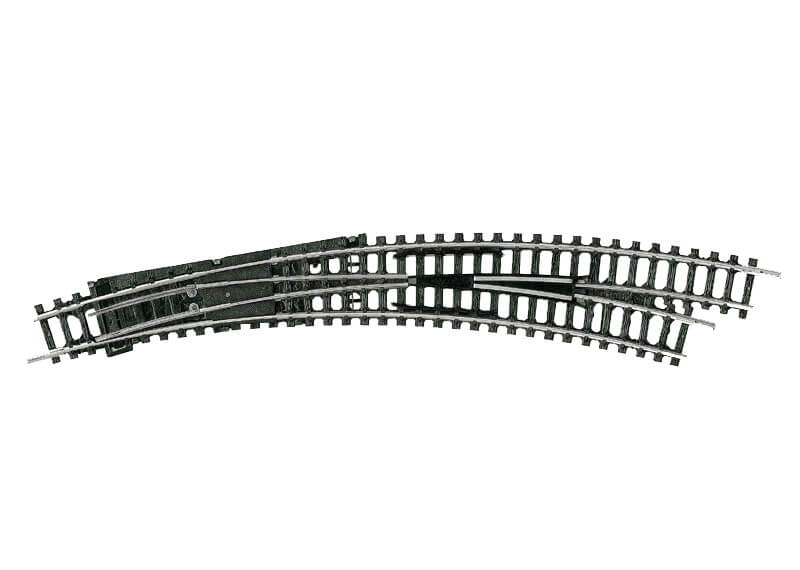

Radius: 3-4 - 30° Bogenweichen R3/R4. Die Bogenweiche R3/R4 ist unter den gleichen Gesichtspunkten wie die Bogenweiche R1/R2 entwickelt worden, nur dass sie eben auf die Radien R3 und R4 abgestimmt ist und dass ein Bogenwinkel von 30° in Rechnung gesetzt werden kann. Die Gleisführung ist also wesentlich schlanker. Trotzdem ist jedoch der Platzbedarf auch für kleinere Anlagen noch nicht zu groß. Bogenweichen für die Radien 3 und 4. Weichenbogen entspricht 30°. Stopp-Weichen-Funktion wahlweise. Elektroantrieb ist nachrüstbar.

Weichen - 30°/24°. Gerades Gleis - 104,2 mm Bogenradius = R 1 - 24° bzw. mit aufgestecktem 6°-Gleis = R 1- 30°. Stopp-Weichen-Funktion wahlweise. Elektromagnetischer Antrieb kann nachträglich angebaut werden.

Mit dem Gleis-Ergänzungs-Set H2 kann das Gleisbild der aktuellen Startpackungen mit der Gleisergänzung H1 erweitert werden. Stufenlos erweiterbar mit dem gesamten Minitrix-Gleisprogramm. Alle Weichen können nachträglich mit den Elektroantrieben 14934/14935 ausgestattet werden. Inhalt:   8 x 14904 gerades Gleis 104,2 mm 3 x 14906 gerades Gleis 54,2 mm 12 x 14910 gebogenes Gleis R 2a – 30° 1 x 14938 Weiche links R 4 – 15° mit polarisiertem Herzstück 1 x 14939 Weiche rechts R 4 – 15° mit polarisiertem Herzstück Beispiel zur Erweiterung: 11146 und 14311 mit 14312 150 x 60 cm / 60“ x 24“

Mit dem Gleis-Ergänzungs-Set 14301 kann das Gleisbild aller Startpackungen erweitert werden. Mit zusätzlichem Abstellgleis. Stufenlos erweiterbar mit dem gesamten Minitrix-Gleisprogramm. Alle Weichen können nachträglich mit den Elektroantrieben 14934/14935 ausgestattet werden. Inhalt: 30 x 14904 gerades Gleis 104,2 mm. 4 x 14914 gebogenes Gleis R 1 - 24°. 6 x 14922 gebogenes Gleis R 2 - 30°. 2 x 14926 gebogenes Gleis R 2 - 6°. 1 x 14951 Weiche links R 1 - 24°. 1 x 14956 Bogenweiche links. 1 x 14957 Bogenweiche rechts. 1 x 14991 Prellbock 50,0 mm.
