"Klick"-Metall-Schienenverbinder
"Klick"-Metall-Schienenverbinder. Zur elektrischen und mechanischen Verbindung eines Schienenstranges. Nicht geeignet für die Flexgleise 6106/6109.
(20 Stück pro Packung)
6101 Gerades Gleis 200 mm Standardlänge

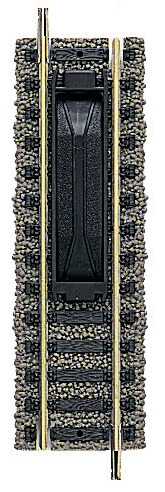

Das Basisgleis:Grundlage des Anlagenbaus mit dem PROFI-Gleis ist das 200 mm lange Gleisstück6101. Geometrisch von ihm abgeleitet sind die Gleise mit „halber“ Länge: das Gleis6103 sowie die Entkupplungsgleise 6111 und 6114
6102 Gerades Gleis 105 mm für Diagonale
Gerades Gleis für die Diagonale.Länge 105 mm.Beispiel: 2 x 6102 = Länge des kreuzenden Strangs einer Kreuzungsweiche.

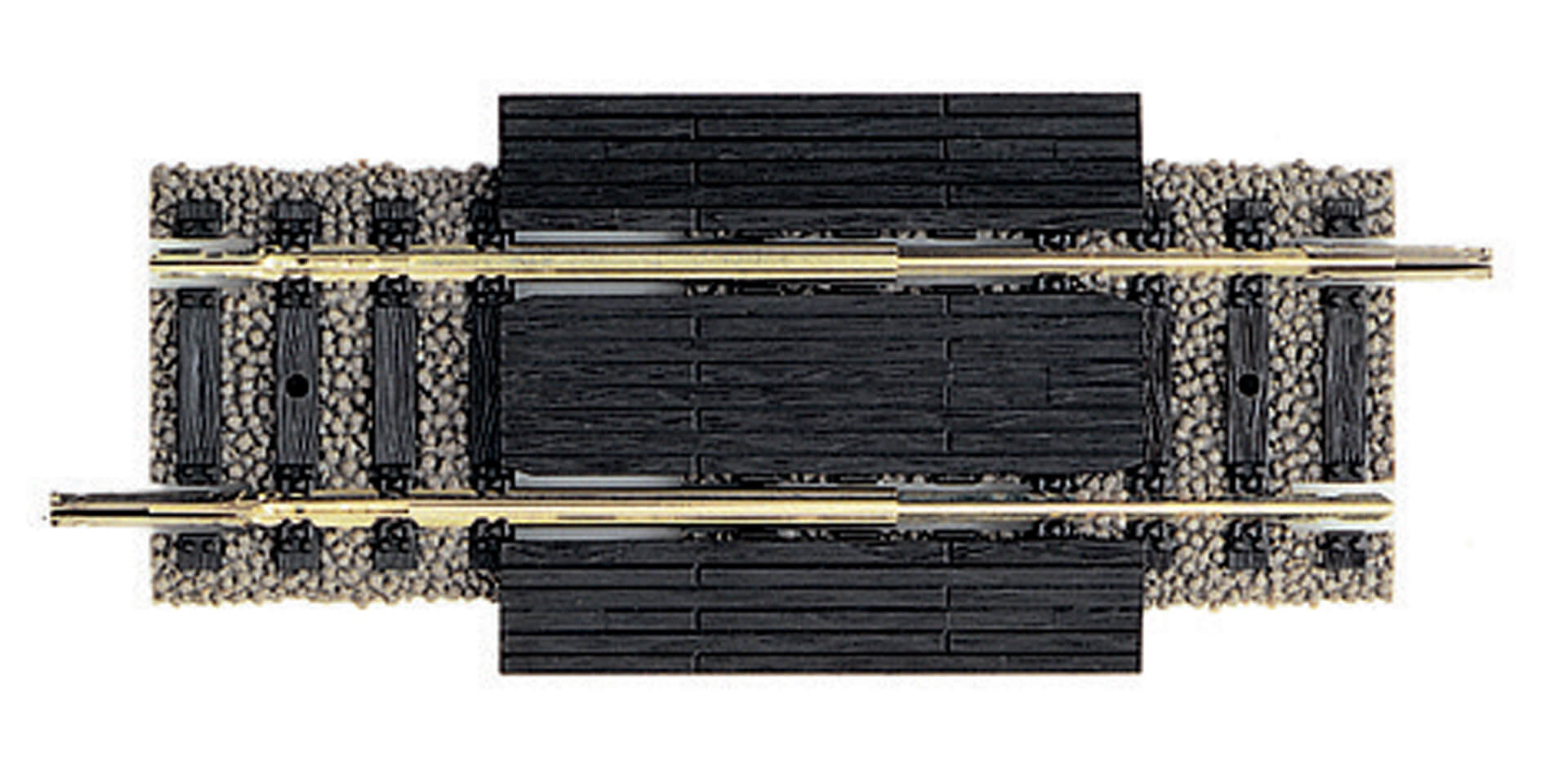

6120 Gebogenes Gleis R1 36°
Gebogenes Gleis R1.Radius 356,5 mm, Bogenwinkel 36°, Außendurchmesser: 746 mm.
10 Stück bilden einen Kreis mit einem Außendurchmesser von 746 mm.
6122 Gebogenes Gleis R1 18°
Gebogenes Gleis R1.Radius 356,5 mm, Bogenwinkel 18°, Außendurchmesser: 746 mm.20 Stück bilden einen Kreis.
6125 Gebogenes Gleis R2 36°
Gebogenes Gleis R2.Radius 420 mm, Bogenwinkel 36°, Außendurchmesser: 873 mm.
10 Stück bilden einen Kreis mit einem Außendurchmesser von 873 mm.
6127 Gebogenes Gleis R2 18°
Gebogenes Gleis R2.Radius 420 mm, Bogenwinkel 18°, Außendurchmesser: 873 mm.20 Stück bilden einen Kreis.
6131 Gebogenes Gleis R3 18°
Gebogenes Gleis R3.Radius 483,5 mm, Bogenwinkel 18°, Außendurchmesser: 1000 mm.20 Stück bilden einen Kreis mit einem Außendurchmesser von 1000 mm.

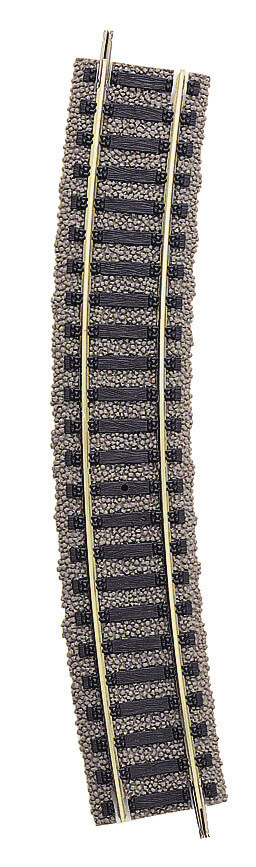

6133 Gebogenes Gleis R4 18°
Gebogenes Gleis R4.Radius 547 mm, Bogenwinkel 18°, Außendurchmesser: 1127 mm.20 Stück bilden einen Kreis mit einem Außendurchmesser von 1127 mm.
6138 Gebogenes Gleis Weichengegenbogen 18°
Gebogenes Gleis.Radius 647 mm, Bogenwinkel 18°, Außendurchmesser: 1327 mm.Gegenbogen für gerade Weichen, Dreiwegweiche, Kreuzungsweichen und Kreuzungen.20 Stück bilden einen Kreis mit einem Außendurchmesser von 1327 mm.
6139 Gebogenes Gleis Drehscheibe 7,5°
Gebogenes Gleis.Radius 788 mm, Bogenwinkel 7,5°.Spezialgleis für Drehscheiben.48 Stück bilden einen Kreis.

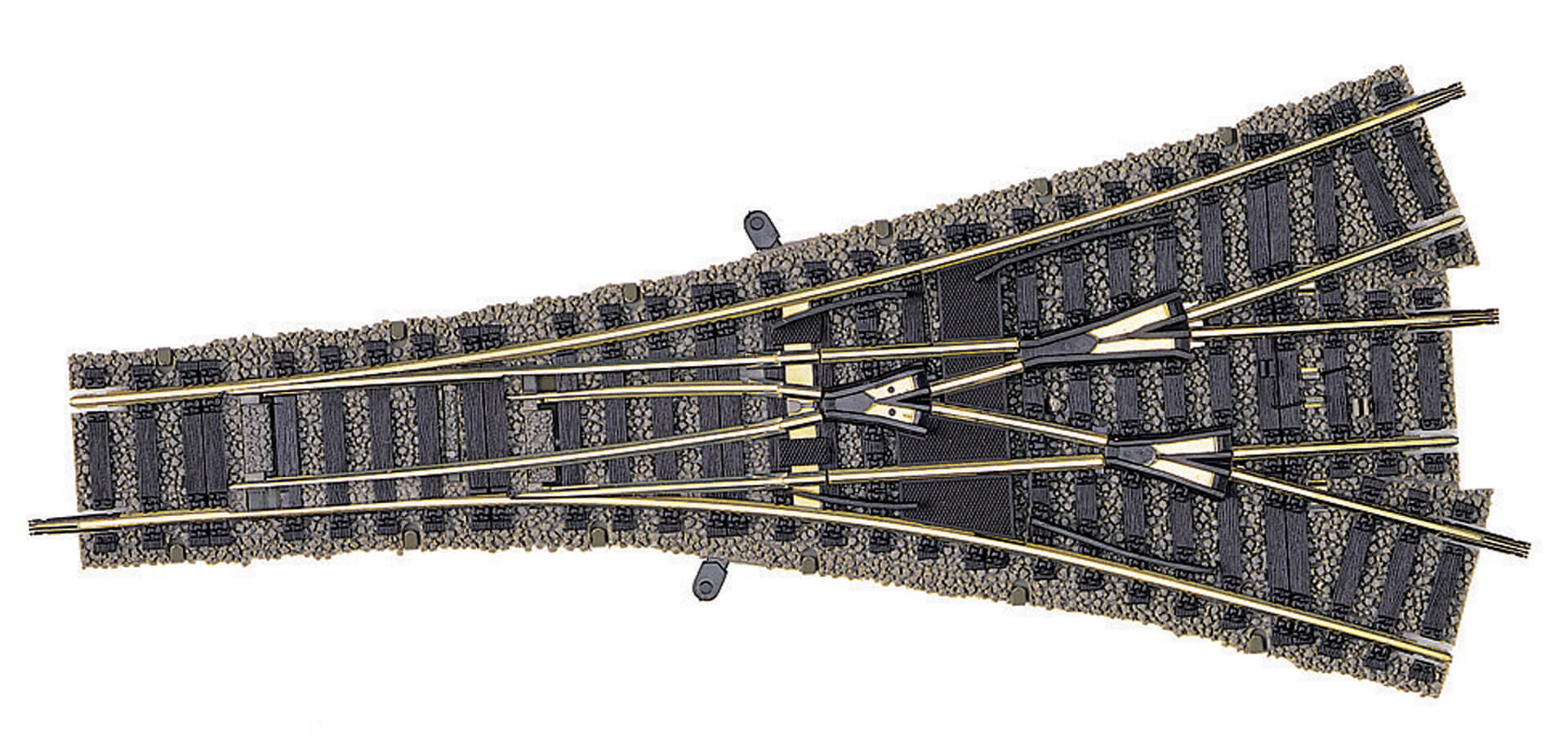

6157 Dreiwegweiche
Dreiwegweiche für Handbetrieb.Die Länge des geraden Gleises beträgt 200 mm. Die beiden abzweigenden Gleise entsprechen dem Gleis 6138, das auch als Gegenbogen dient. Die Elektroantriebe sind nachrüstbar, und die Weiche kann auch als „denkende“ Weichen geschaltet werden.
Denkende Weiche??? Denkend bedeutet das die Weiche davon ausgeht, das Sie nur auf dem Abzweig wo letzten endes auch die Lok fahren wird, Strom haben möchten. Also je nach dem wie die Stellung, der Durchfahrtsweg, der Weiche gestellt ist. Zum Beispiel bei drei stumpfend Gleisen mit Prellböcken am Ende muss der Analogbahner irgendwie dafür sorgen das nicht alle drei abgestellten Garnituren sich auf den Weg machen und unweigerlich kollidieren. Denkt die Weiche mit ist nur auf einem Gleis Strom.
6160 Kreuzung 36°
Die Länge der sich kreuzenden geraden Gleise beträgt 105 mm, was einem Diagonalgleis 6102 entspricht. Kreuzungswinkel 36°.Der Einsatzbereich dieser Kreuzung ist die Verbindung zweier paralleler Strecken im Abstand von 95 mm.Die sich kreuzenden Gleise sind elektrisch getrennt, so dass sich zwei verschiedene Stromkreise kreuzen können.
Wo könnte man denn so was gebrauchen??? Wenn Sie sich das Beispiel mit den 2 Weichen und dem Gleiswechsel ansehen ist es durchaus denkbar dei mittlere 6102 durch die Kreuzung 6160 zu ersetzen und die beiden geraden 6101 durch zwei Linksweichen 6170 zu ersetzen. Schön..... wozu jetzt das X??? Ganz einfach, mit der X-förmigen Konstellation können sie beliebig wechseln und sind nicht mehr fahrtrichtungsabhängig halten aber dennoch den Parallelgleisabstand.
6162 Kreuzung linkskreuzend 18°
Kreuzung, linkskreuzend.Das gerade Gleis ist 200 mm und das kreuzende Gleis 210 mm lang, Kreuzungswinkel 18°. Gleis 6138 dient als Gegenbogen und führt zum Parallelgleisabstand von 63,5 mm.Die sich kreuzenden Gleise sind elektrisch getrennt, so dass sich zwei verschiedene Stromkreise kreuzen können.
6163 Kreuzung rechtskreuzend 18°
Kreuzung, rechtskreuzend.Das gerade Gleis ist 200 mm und das kreuzende Gleis 210 mm lang, Kreuzungswinkel 18°. Gleis 6138 dient als Gegenbogen und führt zum Parallelgleisabstand von 63,5 mm.Die sich kreuzenden Gleise sind elektrisch getrennt, so dass sich zwei verschiedene Stromkreise kreuzen können.
6164 Doppelkreuzungsweiche linkskreuzend
Doppelkreuzungsweiche für Handbetrieb, linkskreuzend.Länge 200 mm (Standardlänge), Kreuzungswinkel 18°.Das kreuzende Gleis ist 210 mm lang. Gleis 6138 dient als Gegenbogen und führt zum Parallelgleisabstand von 63,5 mm.Die Doppelkreuzungsweiche ist im Lieferzustand für Handbetrieb ausgelegt, kann aber im Handumdrehen mit einem elektrischen Antrieb ausgerüstet werden. Dieser Antrieb kann sowohl Oberflur, d. h. auf der Anlagenplatte liegend, als auch Unterflur angesteckt werden. Hierzu wird in die Anlagenplatte eine Aussparung gesägt, in die der Weichenantrieb zu liegen kommt.

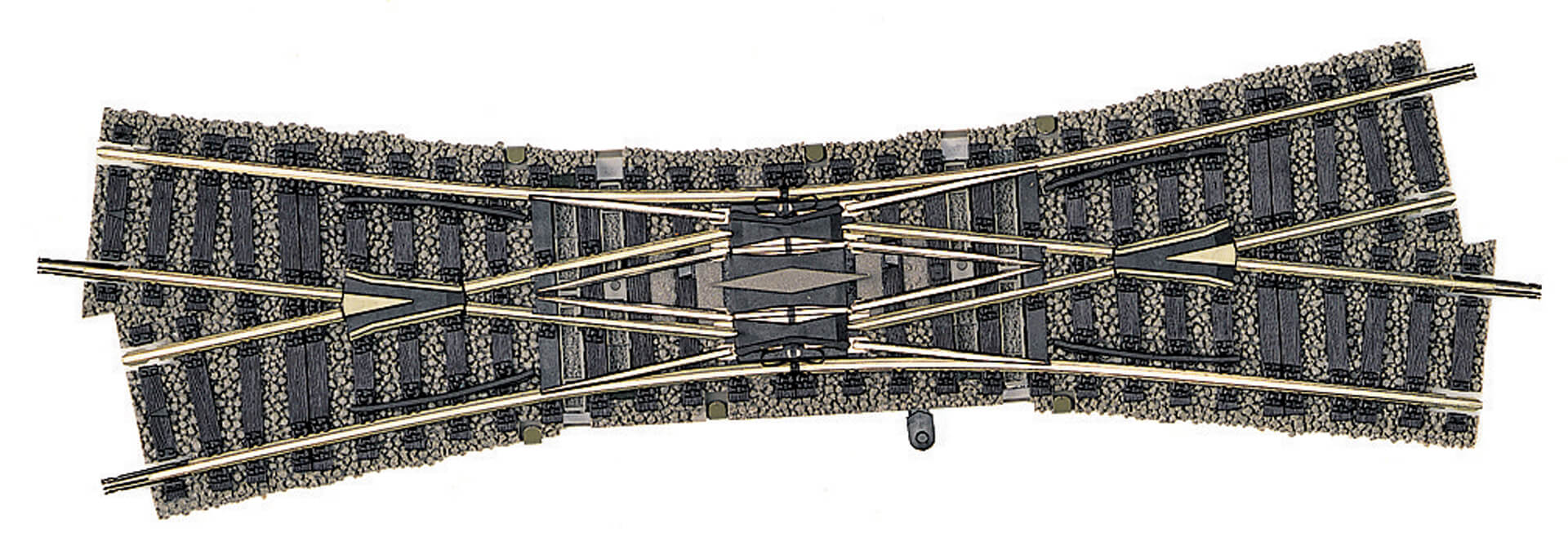

6165 Doppelkreuzungsweiche rechtskreuzend
Doppelkreuzungsweiche für Handbetrieb, rechtskreuzend.Länge 200 mm (Standardlänge), Kreuzungswinkel 18°.Das kreuzende Gleis ist 210 mm lang. Gleis 6138 dient als Gegenbogen und führt zum Parallelgleisabstand von 63,5 mm.Die Doppelkreuzungsweiche ist im Lieferzustand für Handbetrieb ausgelegt, kann aber im Handumdrehen mit einem elektrischen Antrieb ausgerüstet werden. Dieser Antrieb kann sowohl Oberflur, d. h. auf der Anlagenplatte liegend, als auch Unterflur angesteckt werden. Hierzu wird in die Anlagenplatte eine Aussparung gesägt, in die der Weichenantrieb zu liegen kommt.

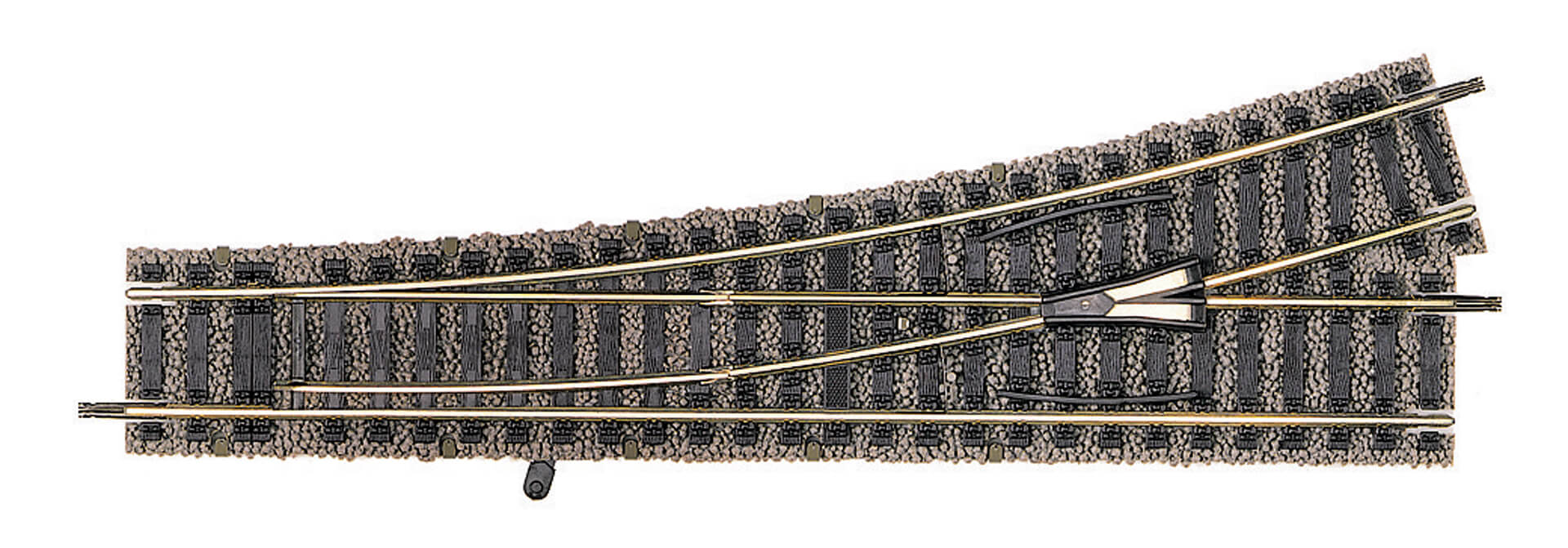

6170 Weiche links 18°
Weiche links für Handbetrieb.Länge 200 mm (Standardlänge), Abzweigwinkel 18°, Abzweigradius 647 mm, Herzstückwinkel 12°.Normalweichen: Die Normalweichen 6170 und 6171 sind die Grundlage für einen abwechslungsreichen Fahrbetrieb auf der Modellbahnanlage. Durch sie können Abzweigungen aus der Geraden heraus gebaut werden. Umfangreiche Gleisanlagen im Bahnhofsbereich sowie Abstell- oder Industrieanschlüsse werden durch sie erst möglich.Die Länge des geraden Gleises der Normalweiche beträgt 200 mm, was einem Gleis 6101 entspricht. Das abzweigende Gleis der Weiche entspricht einem gebogenen Gleis 6138. Steckt man an den abzweigenden Teil der Weiche ein Gleis 6138 als Gegenbogen an, so erhält man ein Parallelgleis im Abstand von 63,5 mm.
Im Herzstückbereich sind die Weichen mit Kontaktblechen ausgestattet, so dass über die Spurkränze der Triebfahrzeuge die Stromversorgung gesichert ist. Der Herzstückwinkel beträgt 12°. Die Weichen sind mit federnden Weichenzungen ausgestattet, so dass sie von der Herzstückseite aus befahren werden können, auch wenn die Weiche in einen anderen Fahrweg gestellt ist. Die Weichen sind im Lieferzustand für Handbetrieb ausgelegt, können aber im Handumdrehen mit einem elektrischen Antrieb ausgerüstet werden. Diese Antriebe können sowohl Oberflur, d. h. auf der Anlagenplatte liegend, als auch Unterflur angesteckt werden. Hierzu wird in die Anlagenplatte eine Aussparung gesägt, in die der Weichenantrieb zu liegen kommt.
